Sistema de Detección de Gases para Laboratorios
Sistema completo para detectar fugas de gases inflamables y deficiencia de oxígeno: detectores en terreno, un controlador central con alarmas sonoras y luminosas, y salidas que activan automáticamente la extracción o cortan el suministro de gas.
Lo diseñamos, instalamos y calibramos según los gases y la distribución de tu laboratorio o caseta de gases.
DetecciónH₂ · C₂H₂ · LEL · O₂
Señal4–20 mA
ControladorHasta 8 canales (24 en bus)
DetectoresEx d IIC T6 · IP65
AlarmasPre-alarma y alarma
AccionesExtractor y válvula de corte
Componentes
Un sistema integrado
Controlador de alarma multicanalRecibe la señal 4–20 mA de cada detector, muestra la concentración y activa las alarmas y salidas de control.

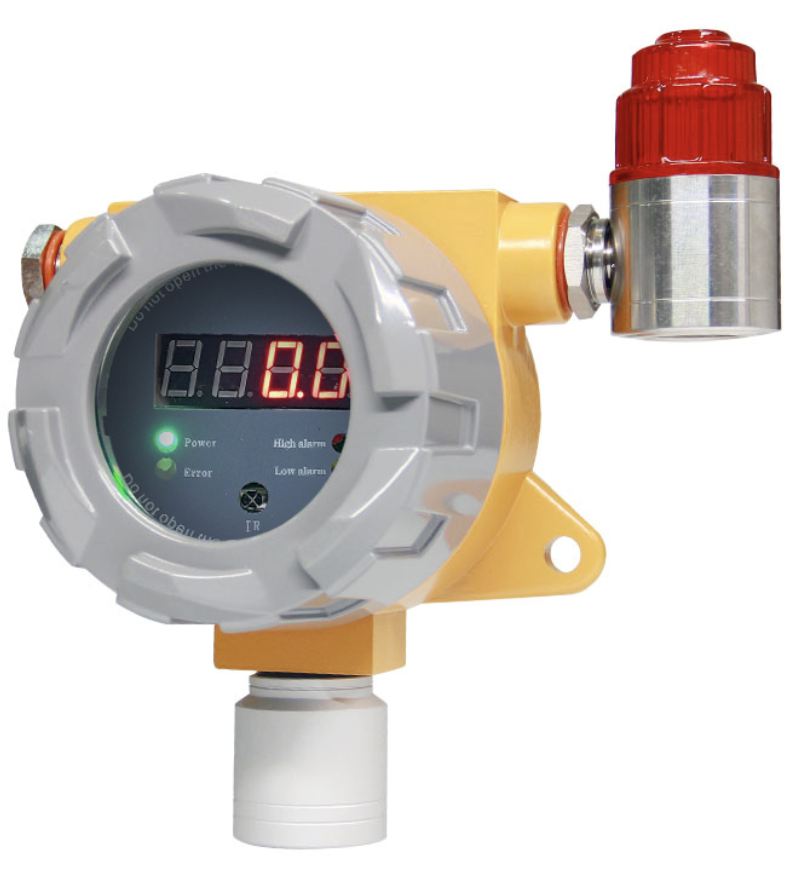

Detectores de gasDetectores tipo punto antiexplosión para hidrógeno, acetileno, gases combustibles (LEL) y oxígeno.

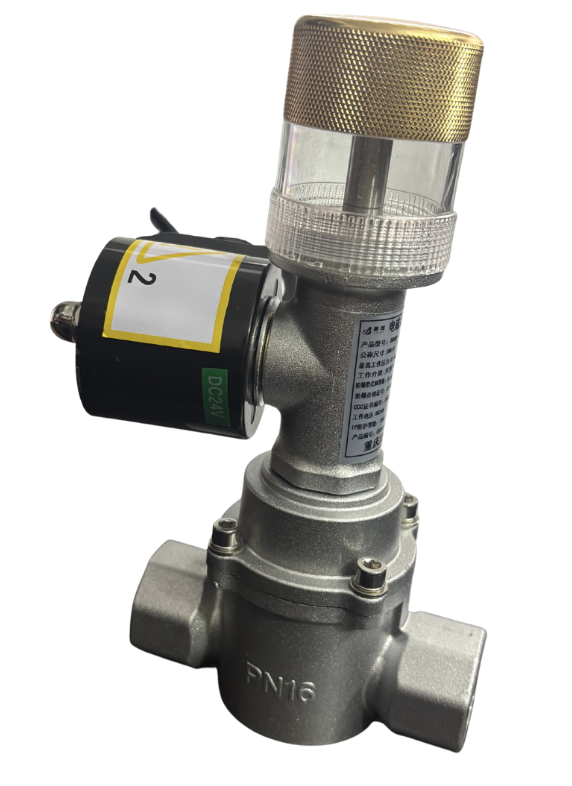

Válvula solenoide ATEXCorta automáticamente el suministro de gas inflamable cuando el controlador detecta una fuga.

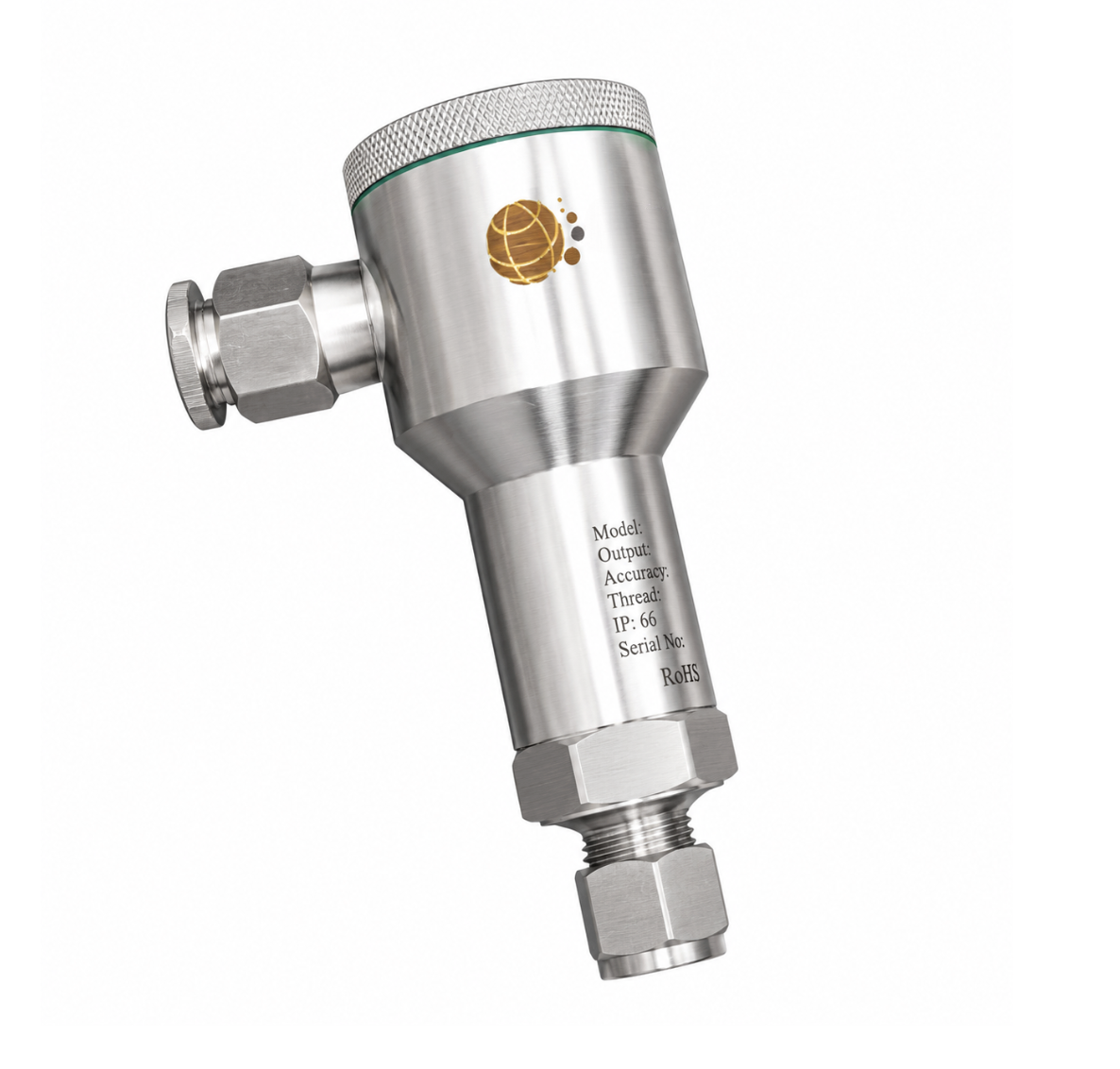

Transmisor de presión 4–20 mA ATEXMonitorea en forma continua la presión de la línea y envía la señal al controlador.
Cómo funciona
De la fuga a la acción, en segundos
El gas llega al sensor del detector.
El detector genera una señal 4–20 mA proporcional a la concentración.
El controlador interpreta la señal en tiempo real.
Si supera el umbral, activa la alarma sonora y luminosa.
Su relé enciende el extractor y puede cerrar la válvula solenoide de gas.
Ejemplo de configuración: 7 detectores en los canales 1 a 7 y el canal 8 como salida de control, con relé seco que energiza el contactor de un extractor de 220 V cuando cualquier detector entra en alarma.
Detectores
Detectores de gas tipo punto
Detectores antiexplosión de carcasa de aluminio fundido y acero inoxidable, con sensor inteligente enchufable: el equipo reconoce automáticamente el tipo de sensor y el gas. Se ajustan con control remoto infrarrojo, sin abrir la carcasa, y compensan la temperatura por software.
Hidrógeno (H₂)Para casetas, generadores y redes de hidrógeno.
Acetileno (C₂H₂)Para centrales y puntos de uso de acetileno.
Gases combustibles (LEL)Medición en % del límite inferior de explosividad.
Oxígeno (O₂)Detección de deficiencia de oxígeno por fugas de gases inertes.
Instalación
Altura de montaje según el gas
El sensor siempre se instala mirando hacia abajo, para evitar acumulación de polvo o agua. La ubicación final se define según la norma GB/T 50493 y la distribución del recinto.
| Tipo de gas | Altura recomendada del detector | Ejemplos |
|---|---|---|
| Más pesado que el aire | 0,3 – 0,6 m sobre el piso | Propano, butano, CO₂, argón |
| Levemente más pesado | 0,5 – 1,0 m bajo la fuente de fuga | — |
| Levemente más liviano | 0,5 – 1,0 m sobre la fuente de fuga | Acetileno |
| Más liviano que el aire | Hasta 2,0 m sobre la fuente de fuga | Hidrógeno, metano |
Ficha técnica
Especificaciones
1Controlador multicanal
Canales1–8 (cableado por canal) · 1–24 (bus RS-485)
Señal de entrada4–20 mA o RS-485
SalidasPre-alarma y alarma: 220 VAC/1 A o 24 VDC/2 A
AlarmaSonora (90 dB) y luminosa
PantallaDígitos LED de alto brillo
Alimentación220 VAC 50 Hz (opcional 24 VDC), ≤ 50 W
Distancia de señal≤ 1.500 m (cableado) · ≤ 2.000 m (bus)
Ambiente0–50 °C, ≤ 93 % HR
Medidas320 × 240 × 90 mm, montaje en muro
2Detector de gas
PrincipioCombustión catalítica, electroquímico o infrarrojo, según el gas
Salida4–20 mA (3 hilos) con contacto de alarma, o RS-485
Alimentación24 VDC (22–35 V), ≤ 1,5 W
Protección ExEx d IIC T6 Gb (zonas 1 y 2)
Grado IPIP65
Temperatura−40 a 70 °C (combustibles) · −20 a 55 °C (tóxicos)
Humedad10–95 % HR sin condensación
CarcasaAluminio + acero inoxidable, entrada M20 × 1,5
Medidas / peso140 × 155 × 75 mm · 1,5 kg
Mantención
Frecuencia recomendada
Ofrecemos el servicio de calibración y mantención del sistema con certificado.
