Cajas de Señalización GCE Druva DGM-SK
Unidad indicadora de fallas que supervisa las señales de tu central o red de gases: cuando un manómetro de contacto o presostato detecta una condición anormal, como un cilindro vacío o una caída de presión, la caja da aviso acústico y luminoso en el canal correspondiente.
Disponible en 2, 4, 6 y 10 canales, con alarma colectiva para llevar la señal a una central de control o a un dispositivo de aviso externo.
FabricanteGCE Druva
Canales2 · 4 · 6 · 10
EntradasContacto mecánico o NAMUR
Alarma por canalBocina + LED rojo
Alimentación220–250 VAC · 50–60 Hz
ProtecciónIP54
Funcionamiento
Aviso inmediato ante una falla de gas
Alarma por canalCada canal tiene su propia señal acústica y LED rojo, para saber exactamente qué línea o cilindro falla.
Reconocimiento de alarmaLa bocina se silencia con un botón; el LED queda encendido hasta que se corrige la falla.
Alarma colectivaSalida común para avisar a una central, sistema de control o señalizador externo.
Prueba de funcionamientoLámpara y bocina integradas permiten probar el equipo en cualquier momento.
Entradas universalesAcepta cualquier dispositivo con contacto mecánico o contacto inductivo según DIN 19234 (NAMUR).
Montaje simpleCarcasa de poliestireno IP54 para instalar en muro junto a la central o en sala de control.
Modelos
Elige la cantidad de canales
Todos comparten la misma lógica de alarma; cambia el número de señales que pueden supervisar.
| Modelo | Canales | Uso típico |
|---|---|---|
| DGM-SK02 | 2 | Una central dúplex: lado izquierdo y derecho |

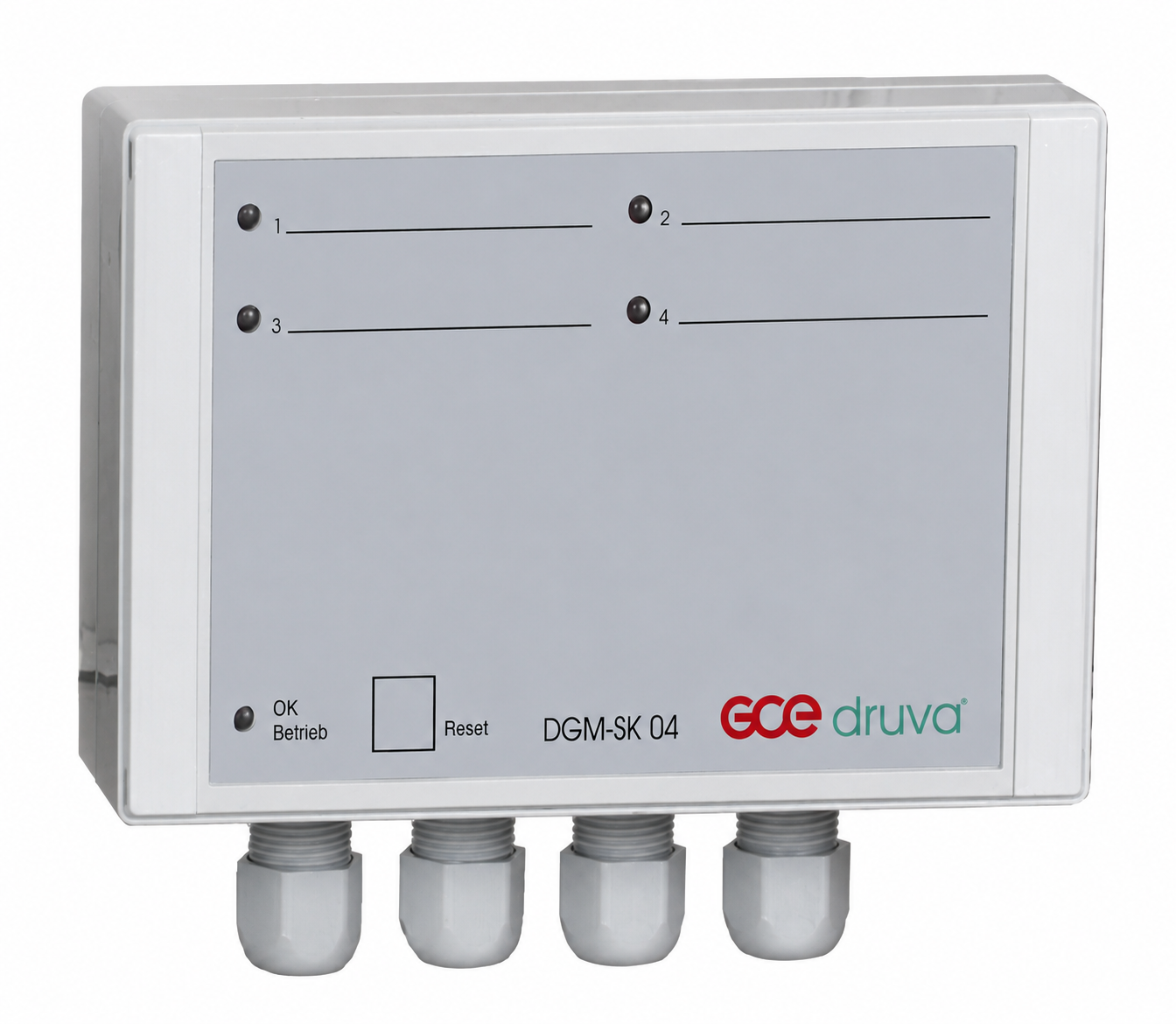

| DGM-SK04 | 4 | Dos centrales o una central con alarmas adicionales |

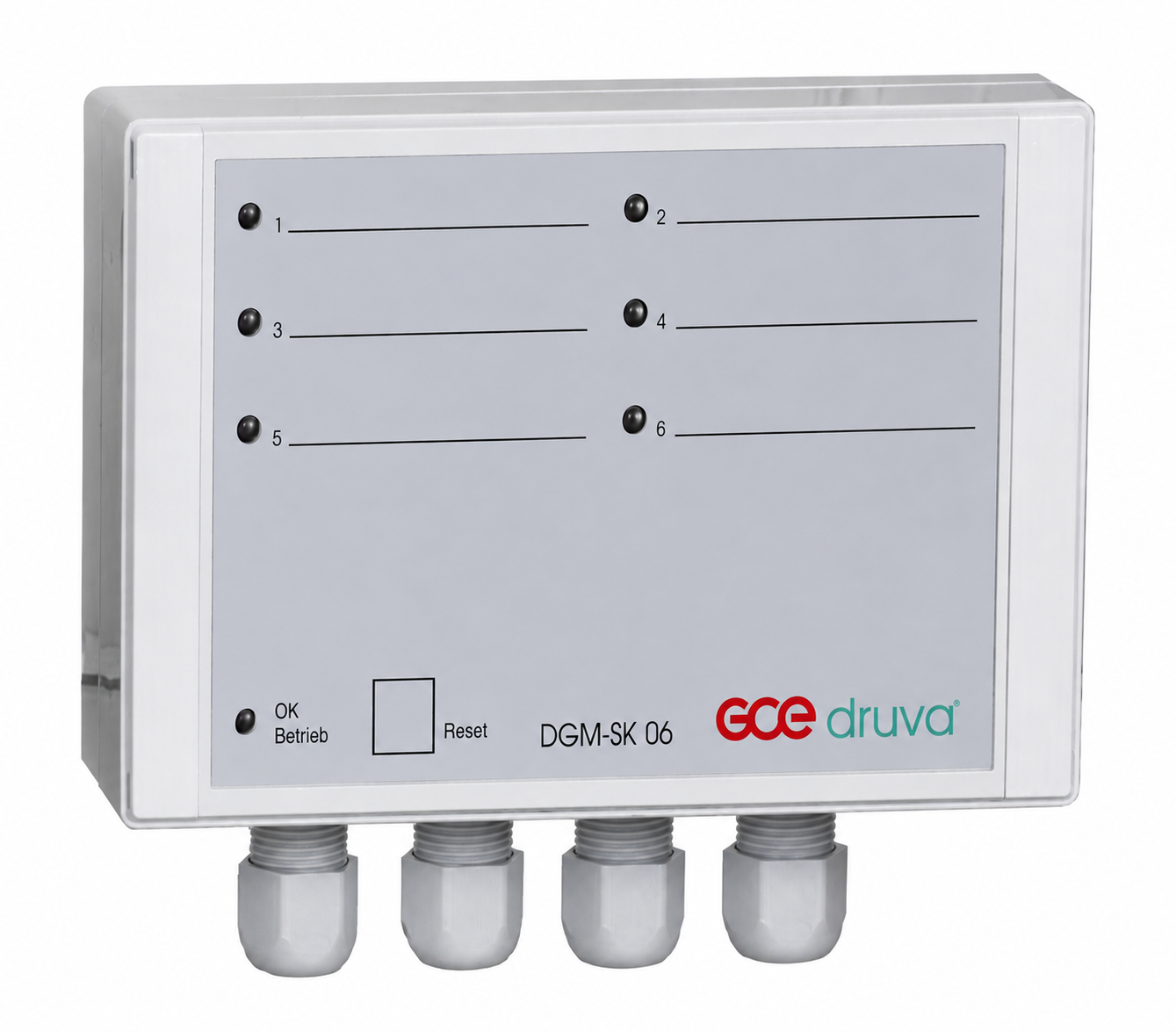

| DGM-SK06 | 6 | Casetas con varias líneas de gas |

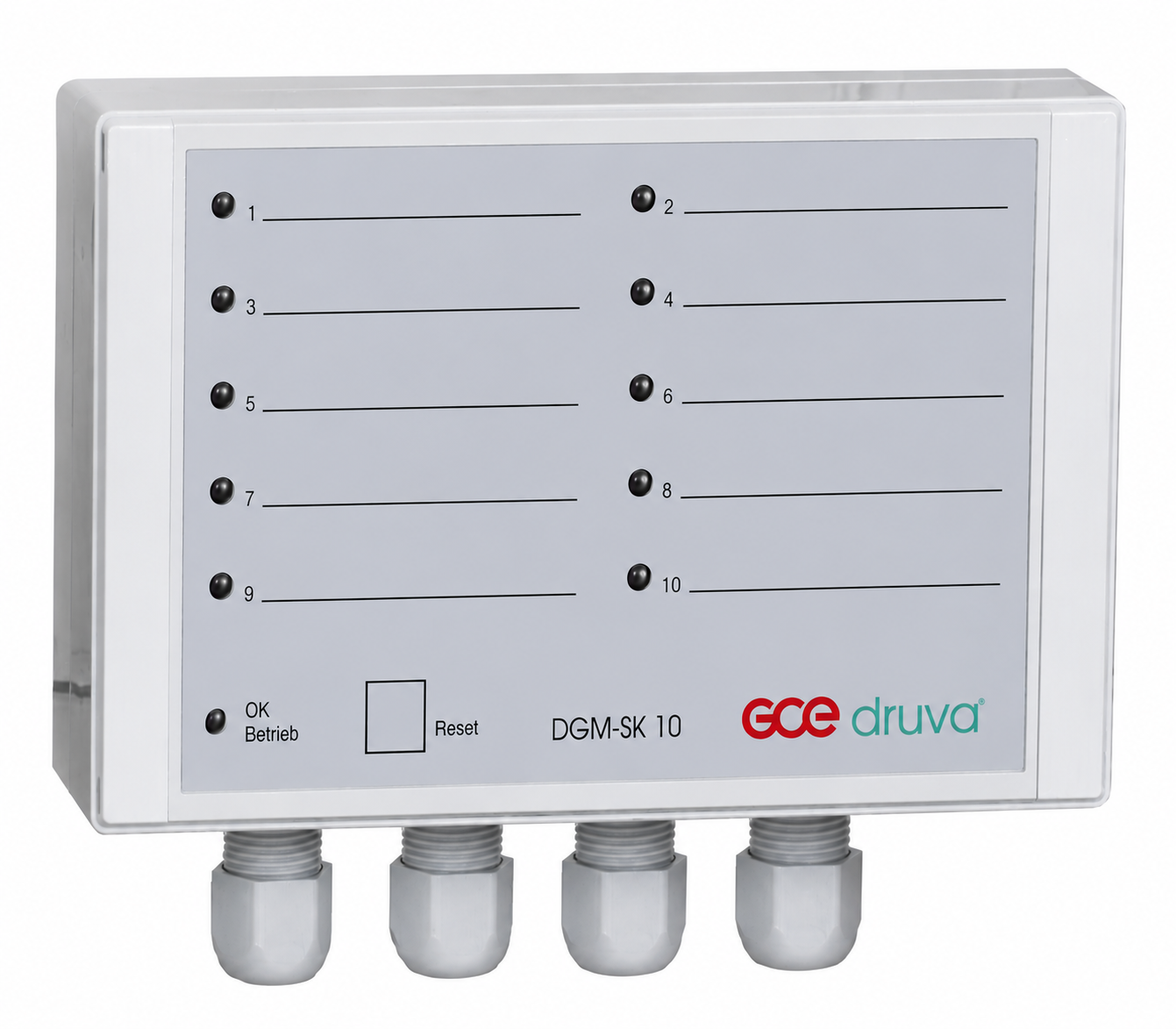

| DGM-SK10 | 10 | Instalaciones grandes con supervisión centralizada |
Zonas con riesgo de explosión

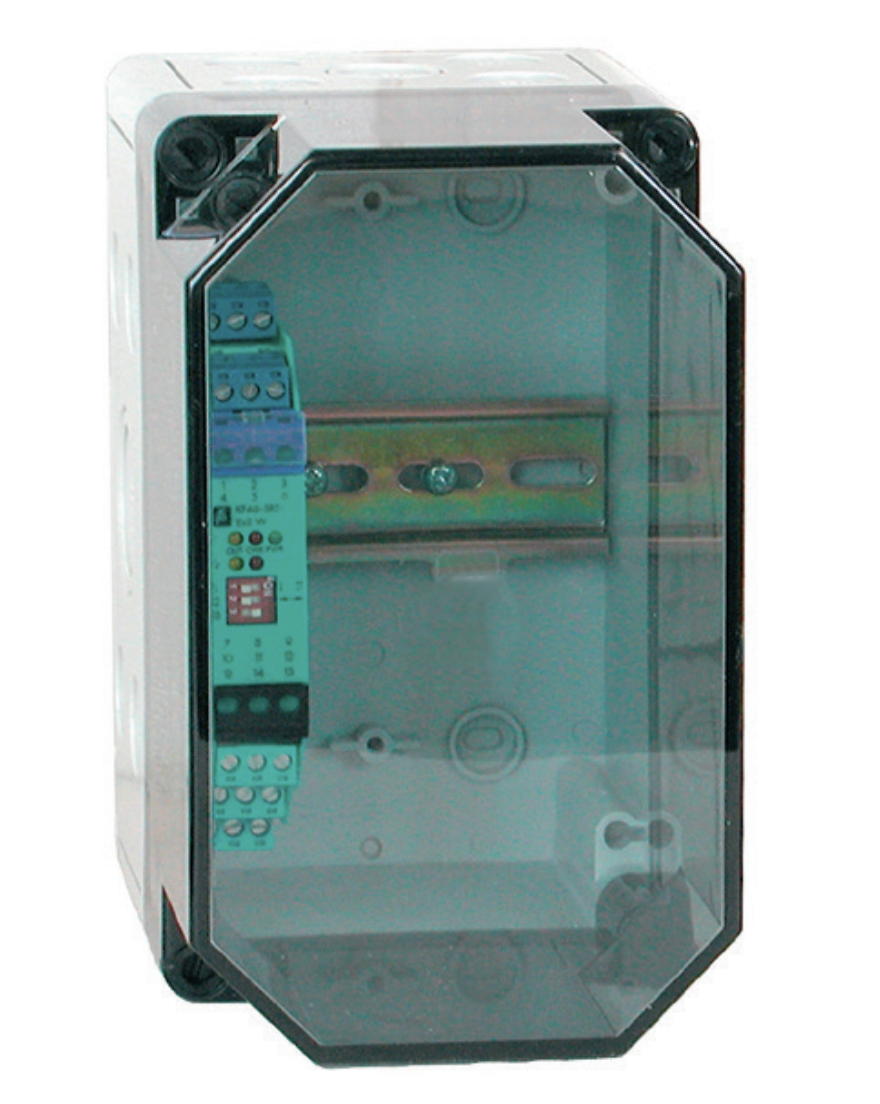

Barrera intrínseca GCE Druva
Cuando los manómetros de contacto o presostatos están instalados en una zona con atmósfera explosiva, por ejemplo en una caseta de hidrógeno o acetileno, su señal debe pasar por una barrera de seguridad intrínseca antes de llegar a la caja de señalización.
La barrera GCE Druva limita la energía que llega al área peligrosa y separa eléctricamente el circuito de campo de la caja DGM-SK, que se instala en una zona segura. Viene armada en una caja con tapa transparente y módulo en riel DIN.
La selección de la barrera depende de la clasificación de la zona y del tipo de contacto. Te ayudamos a definirla según tu instalación.
Especificaciones
Ficha técnica
1Caja de señalización
FabricanteGCE Druva
ModelosDGM-SK02 / SK04 / SK06 / SK10
Canales2 a 10
Señales de entradaContacto mecánico o inductivo DIN 19234 (NAMUR)
AlarmaAcústica y LED rojo por canal; alarma colectiva
2Eléctrico y construcción
Alimentación220–250 VAC, 50–60 Hz
Fusible3,15 mA de acción lenta
CarcasaPoliestireno
Grado de protecciónIP54
MontajeMuro, en zona segura
Aplicaciones
¿Dónde se utiliza?
Centrales de gasesAviso de cilindro vacío o cambio de lado en centrales dúplex y semiautomáticas.
Casetas de gasesSupervisión de varias líneas desde un solo punto.
Redes de gases especialesAlarma por baja presión en líneas críticas de laboratorio.
Salas de controlSeñal colectiva hacia el sistema de control del edificio.
Sistemas de alerta
Complementa tu instalación
Asesoría técnica
¿Quieres supervisar tu central de gases?
Integramos manómetros de contacto, barreras para zonas Ex y la caja de señalización, y dejamos todo probado y documentado.
