Conexiones CGA y DIN 477 en Monel® 400

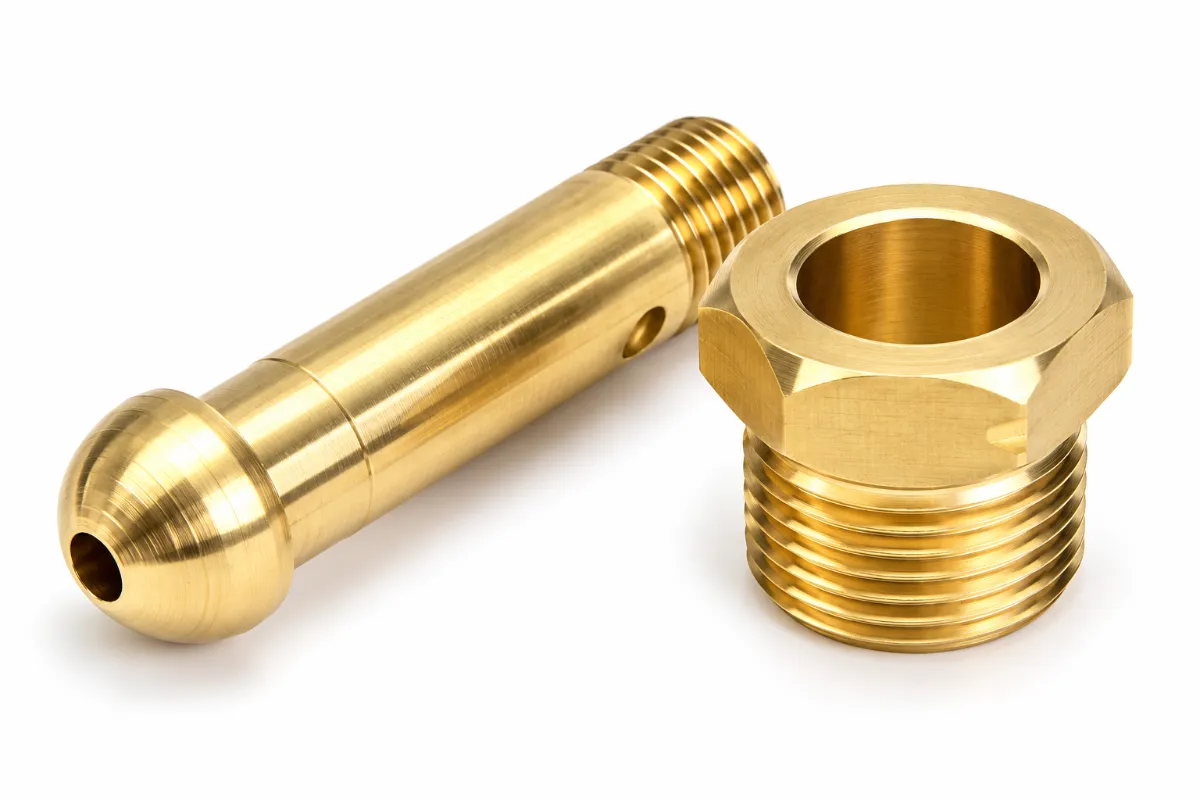

Tuercas, niples y adaptadores para válvulas de cilindro americanas (CGA) y europeas (DIN 477), fabricados en aleación níquel‑cobre. La opción para oxígeno a alta presión, gases corrosivos y aplicaciones de alta pureza, donde el latón se queda corto.
Ni‑Cu · UNS N04400¿Por qué Monel y no latón?
El latón sirve para la mayoría de los gases inertes, pero en ciertos servicios la conexión es el punto débil del sistema. El Monel® 400 es una aleación de níquel y cobre que combina resistencia mecánica, a la corrosión y a la ignición.
Oxígeno a alta presión
Una de las aleaciones con mejor resistencia a la ignición en atmósferas ricas en oxígeno. Recomendado en reguladores, manifolds y centrales de O₂.
Gases corrosivos
Excelente desempeño con cloro seco, ácido clorhídrico, ácido fluorhídrico y otros gases agresivos que deterioran el latón con el tiempo.
Mayor vida útil
Más duro que el latón: las roscas y asientos resisten mejor los cambios frecuentes de cilindro sin deformarse ni generar fugas.
Alta pureza
Sin zinc ni plomo: evita la contaminación del gas en cromatografía, espectrometría y otras técnicas analíticas sensibles.
¿Qué conexión necesita tu cilindro?
Elige tu gas y tu distribuidor y te mostramos el conector en Monel que corresponde.
Selecciona tu gas y tu distribuidor para ver el conector.
Para en cilindros . Disponible en Monel® 400 como tuerca, niple o kit.
Por qué Monel:
Envíanos una foto de la válvula de tu cilindro y te confirmamos el conector.
Conexiones disponibles
Cada conexión se ofrece como tuerca, niple o kit completo. Filtra por norma y por tipo de gas para encontrar la tuya.
- Rosca
- 0.965"-14 RH int.
- Sello
- Cónico
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar

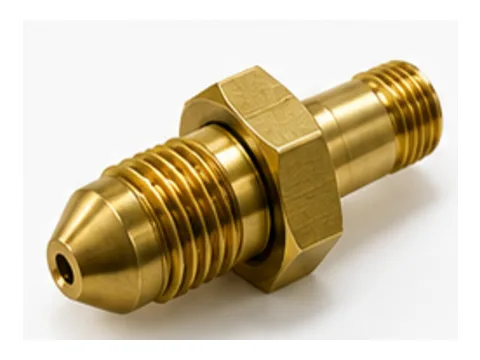

La conexión más usada en laboratorios para argón y helio. En Monel para líneas de alta pureza hacia equipos analíticos.
- Rosca
- 0.903"-14 NGO LH
- Sello
- Metal‑metal
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar
Conexión de nitrógeno muy usada en cilindros nacionales de 10 m³.
- Rosca
- 0.965"-14 NGO LH
- Sello
- Metal‑metal esférico
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar

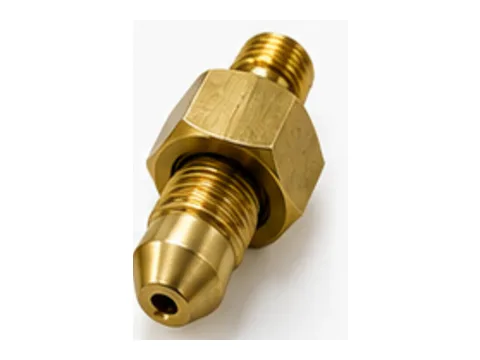

Para aire comprimido y aire sintético en cilindros nacionales.
- Rosca
- 0.903"-14 RH ext.
- Sello
- Cónico
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar
Oxígeno en cilindros de estándar americano. Entregada limpia y libre de aceites, lista para reguladores y centrales de O₂.
- Rosca
- 0.825"-14 RH ext.
- Sello
- Cónico
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar
Para aire comprimido y mezclas con oxígeno usadas como gas portador o comburente.
- Rosca
- 0.825"-14 LH ext.
- Sello
- Cónico
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar
Rosca izquierda para gases inflamables. Ideal para generadores y líneas de H₂ en cromatografía.
- Rosca
- 0.825"-14 LH ext.
- Sello
- Plano con arandela
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar

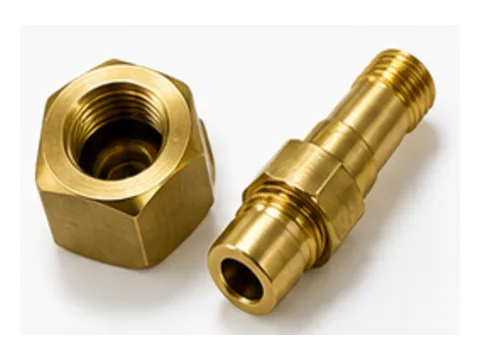

Para gases corrosivos e inflamables. El Monel evita la corrosión que sufre el latón con HCl.
- Rosca
- 1.030"-14 RH ext.
- Sello
- Plano con arandela
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar

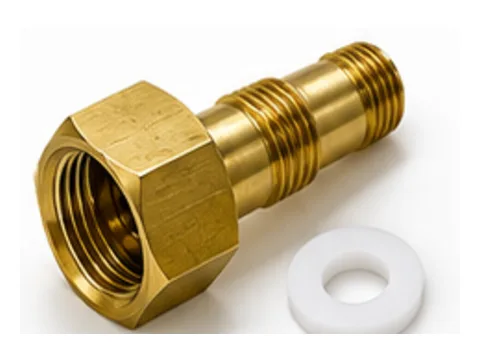

Conexión estándar para cloro y otros corrosivos. Monel es el material de referencia para cloro seco.
- Rosca
- 0.825"-14 RH ext.
- Sello
- Plano con arandela
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar
Para CO₂ en incubadoras, cultivo celular y aplicaciones analíticas.
- Rosca
- 0.825"-14 RH ext.
- Sello
- Cónico
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar
Para N₂O usado como oxidante en absorción atómica y otras técnicas.
- Rosca
- W21,80 × 1/14" RH ext.
- Sello
- Plano con junta
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar

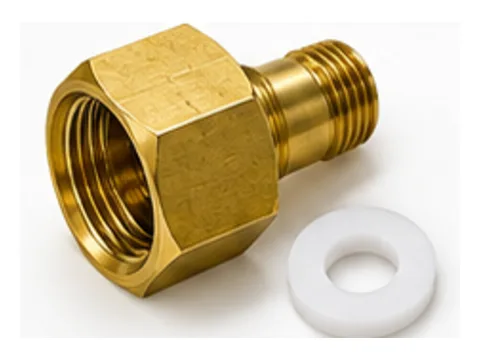

En Chile se usa en cilindros de oxígeno; en cilindros europeos, para argón, CO₂ y mezclas de soldadura.
- Rosca
- W24,32 × 1/14" RH ext.
- Sello
- Plano con junta
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar

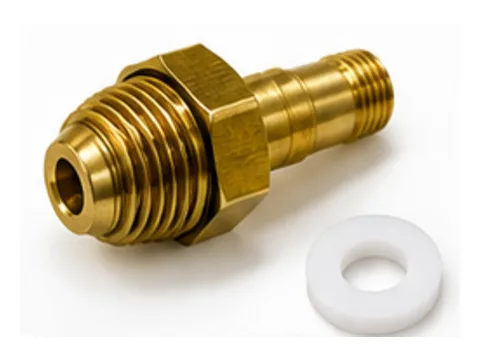

Para nitrógeno y sus mezclas en cilindros de origen europeo.
- Rosca
- G 3/4" int.
- Sello
- Plano con junta
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar

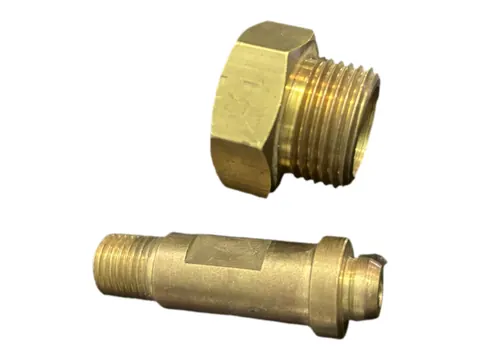

Conexión de los cilindros de acetileno en Chile.
- Rosca
- G 5/8" int.
- Sello
- Plano con junta
- Material
- Monel® 400
- Cilindros
- Hasta 200 bar
Para aire comprimido y respirable según EN 144‑2.
No hay conexiones en esta combinación de filtros. Escríbenos y te ayudamos a encontrar la correcta.
Especificaciones de rosca según CGA V‑1 y DIN 477‑1. Para cilindros de hasta 200 bar. Verifica la conexión de la válvula de tu cilindro antes de comprar; si tienes dudas, envíanos una foto.
Adaptadores y complementos
Para conectar la salida del cilindro a tu regulador, línea o equipo sin mezclar materiales.
Adaptador CGA × NPT
Niple CGA con salida 1/4″ NPT macho o hembra, para reguladores e instrumentos.
Adaptador CGA × compresión
Salida para tubo de 1/8″, 1/4″ o 3/8″, ideal para líneas hacia cromatógrafos y equipos analíticos.
Arandelas de sello
Arandelas de PTFE o PCTFE para conexiones de asiento plano (CGA 320, 330 y 660; DIN 477 Nº 6, 10, 12 y 13). Recambio recomendado en cada cambio de cilindro.
Tapones y purgas
Tapones CGA y conexiones con válvula de purga para proteger la línea entre cambios de cilindro.
¿No sabes qué conexión tiene tu cilindro?
Envíanos una foto de la válvula y el gas que usas. Te respondemos con la conexión correcta y una cotización.
