Central de Gases Simple para Acetileno GCE MM70-1

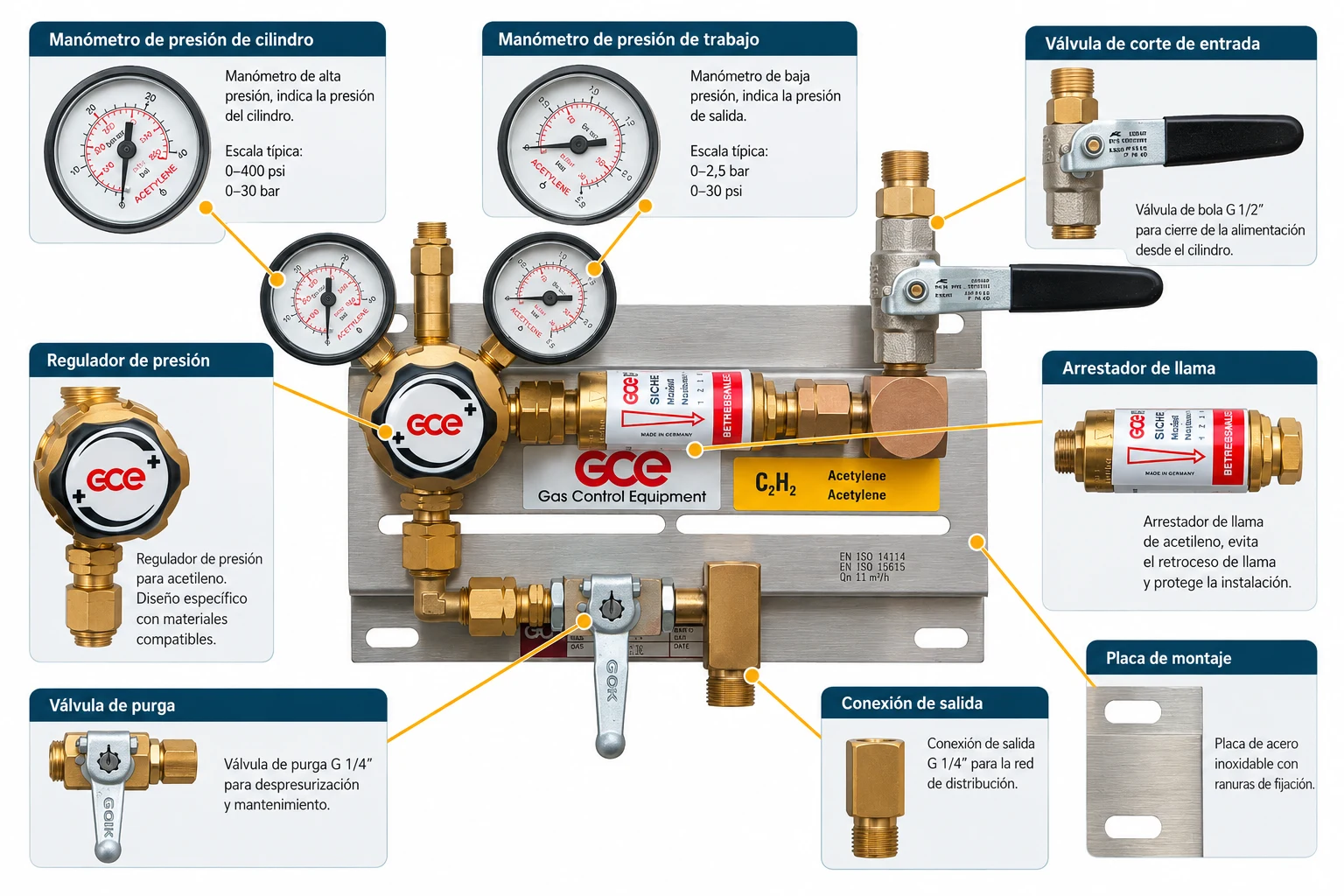

Central (manifold) DruvaTEC para el suministro de acetileno desde un cilindro, según ISO 14114. Incluye regulador de presión, dispositivo de cierre rápido manual en la entrada y elementos de seguridad contra retroceso de llama.
Diseñada para conectar el cilindro de acetileno a la red de distribución del laboratorio o taller con una presión de salida estable y segura.
FabricanteGCE (DruvaTEC)
Entradas1 cilindro
Presión de entrada25 bar
Presión de salida1,5 bar ajustable
Caudal nominal1 m³/h
Peso5,0 kg
Características
Diseñada para un suministro seguro
Dispositivo de cierre rápidoCierre rápido manual en el lado de alta presión, según ISO 15615.
Regulador ISO 7291Desarrollado y probado según ISO 7291, incluida la prueba de descomposición del acetileno.
Dispositivo de seguridad ISO 5175Válvula de retención, arrestador de llama y arrestador de caudal controlado por temperatura.
Apto para zonas EX 1 y 2Prueba de carga electrostática según ISO 80079-36, IEC TS 60079-32-1 y TRGS 727.
Válvula de bola de salidaLatón niquelado con bola de cromo duro, paso de 13 mm.
Soporte de acero inoxidablePlaca de montaje de 256 × 155 × 30 mm.
Dimensiones

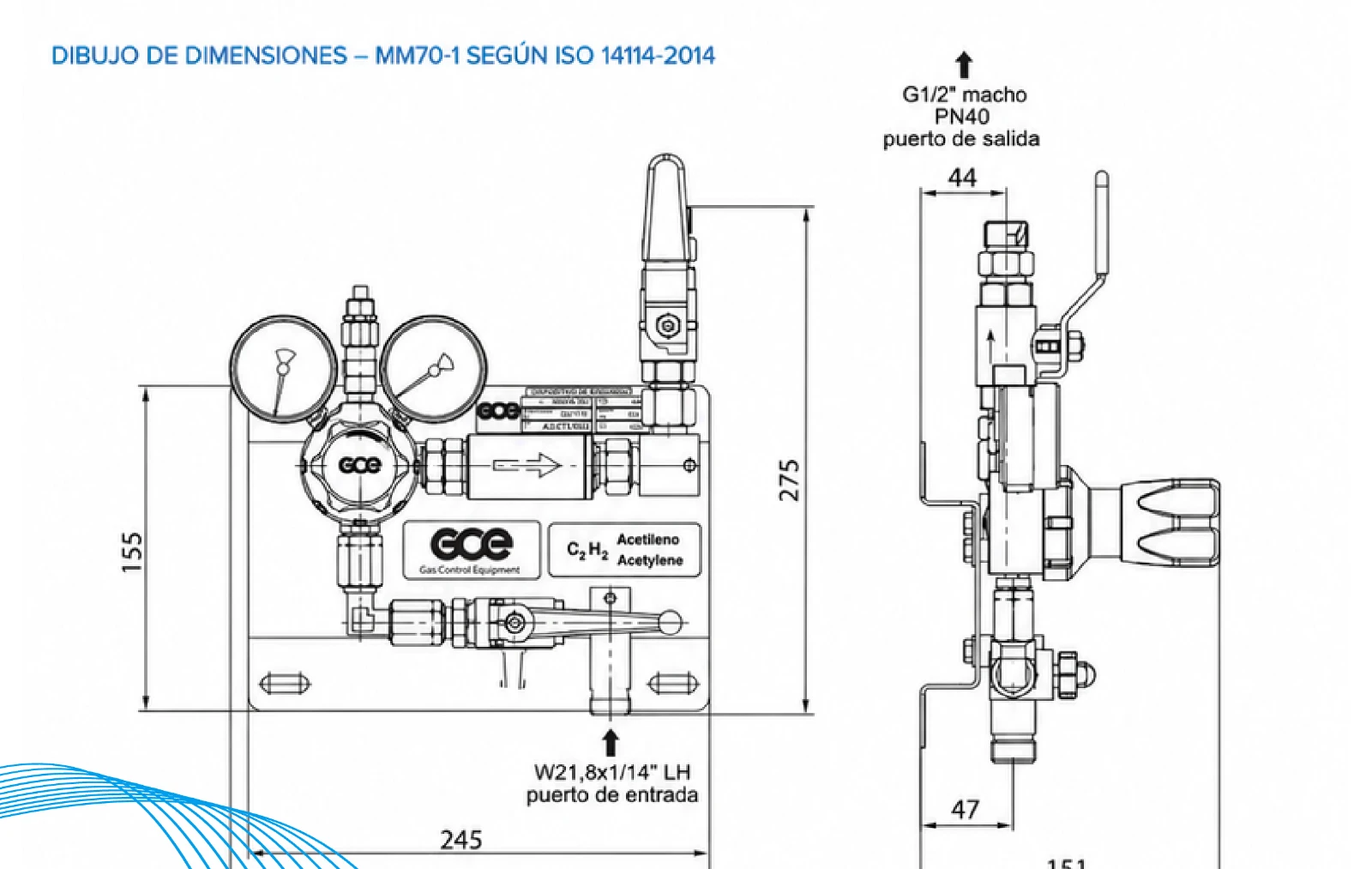

Plano de medidas
Medidas en milímetros según ISO 14114:2014, con ubicación de los puertos de entrada y salida.
Ficha técnica
Especificaciones
1Presión y caudal
Presión de entrada25 bar
Presión de salida1,5 bar ajustable
Caudal nominal1 m³/h (máx. 1 cilindro en servicio)
Temperatura de trabajo−20 °C a +60 °C
ManómetrosEntrada 40 bar · salida 2,5 bar
Válvula de alivioApertura 1,75 – 2,5 bar
Fuga a la atmósfera< 10 cm³/h
2Construcción y conexiones
Modelo / N° de parteMM70-1 · 0768111
EntradaW21,8 × 1/14″ LH macho
Salida (proceso)G ½” macho
Cuerpo del reguladorLatón
Diafragma / asientoEPDM / goma de cloropreno
SoporteAcero inoxidable, 256 × 155 × 30 mm
Peso5,0 kg
NormaISO 14114:2014
Aplicaciones
¿Dónde se utiliza?
Absorción atómica (AAS)Suministro estable de acetileno para espectrómetros.
Laboratorios químicosRedes de acetileno hacia mesones y equipos.
Talleres y procesos técnicosSoldadura, corte y calentamiento con acetileno.
Redes centralizadasCentral ubicada en caseta de gases, con distribución al interior.
PDF
Ficha técnica · Central Simple para Acetileno GCE MM70-1
Descarga la ficha con especificaciones, materiales y conexiones para revisarla o compartirla con tu equipo.
