Centrales para acetileno

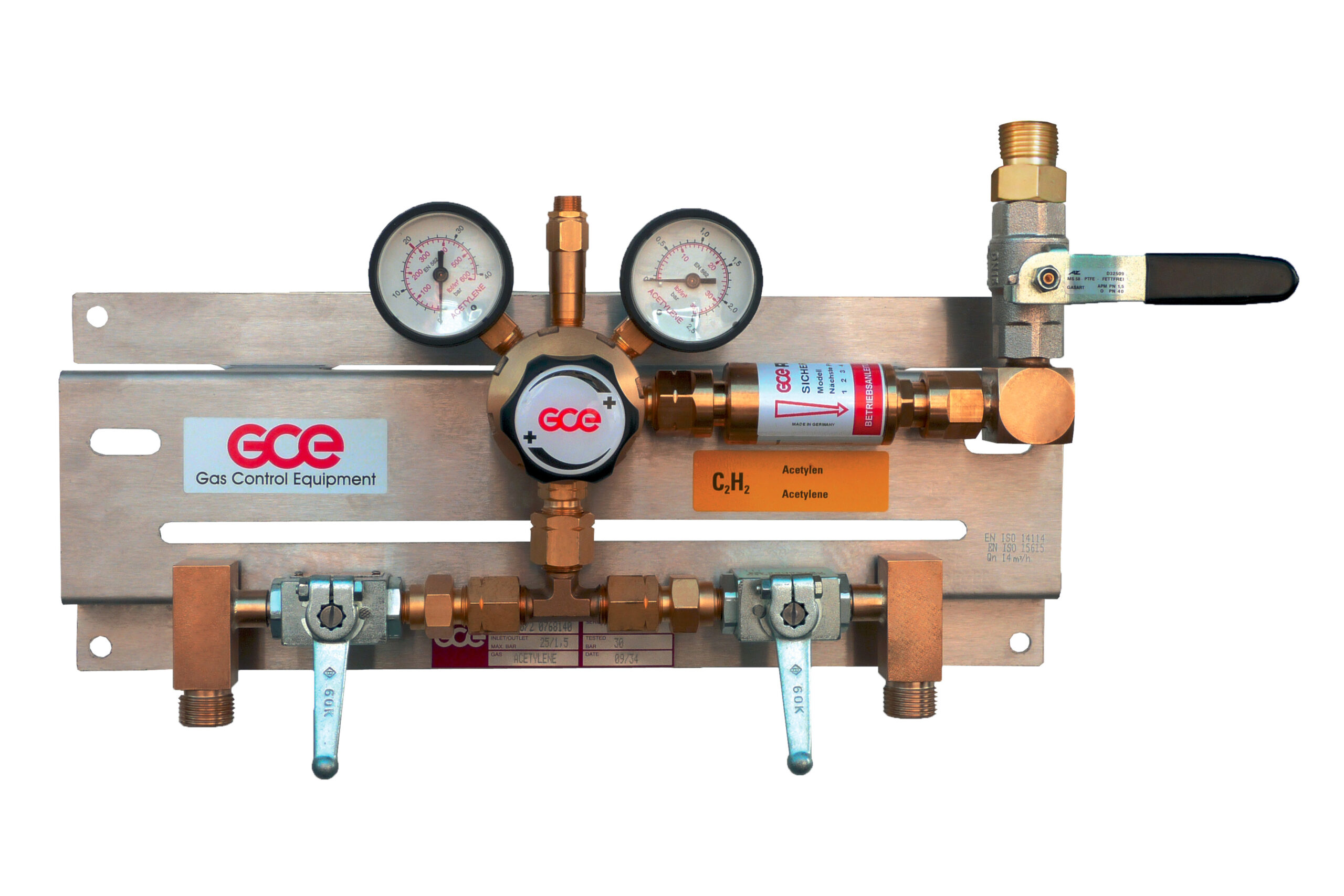

Central de Gases Dúplex Manual para Acetileno GCE MM70-2
Central (manifold) DruvaTEC de dos entradas para acetileno, con cambio manual entre cilindros, según ISO 14114. Permite tener un cilindro en servicio y otro de reserva conectado.
Cuando el cilindro en uso se agota, se cambia al de reserva con las válvulas de entrada, sin desconectar la red ni detener el trabajo por mucho tiempo.
FabricanteGCE (DruvaTEC)
Entradas2 cilindros, cambio manual
Presión de entrada25 bar
Presión de salida1,5 bar ajustable
Caudal nominal1 m³/h
Peso6,8 kg
Características
Diseñada para un suministro seguro
Dos entradasCilindro en servicio y cilindro de reserva conectados al mismo panel.
Dispositivo de cierre rápidoCierre rápido manual en el lado de alta presión, según ISO 15615.
Regulador ISO 7291Desarrollado y probado según ISO 7291, incluida la prueba de descomposición del acetileno.
Dispositivo de seguridad ISO 5175Válvula de retención, arrestador de llama y arrestador de caudal controlado por temperatura.
Apto para zonas EX 1 y 2Prueba de carga electrostática según ISO 80079-36, IEC TS 60079-32-1 y TRGS 727.
Soporte de acero inoxidablePlaca de montaje de 400 × 155 × 30 mm.
Dimensiones

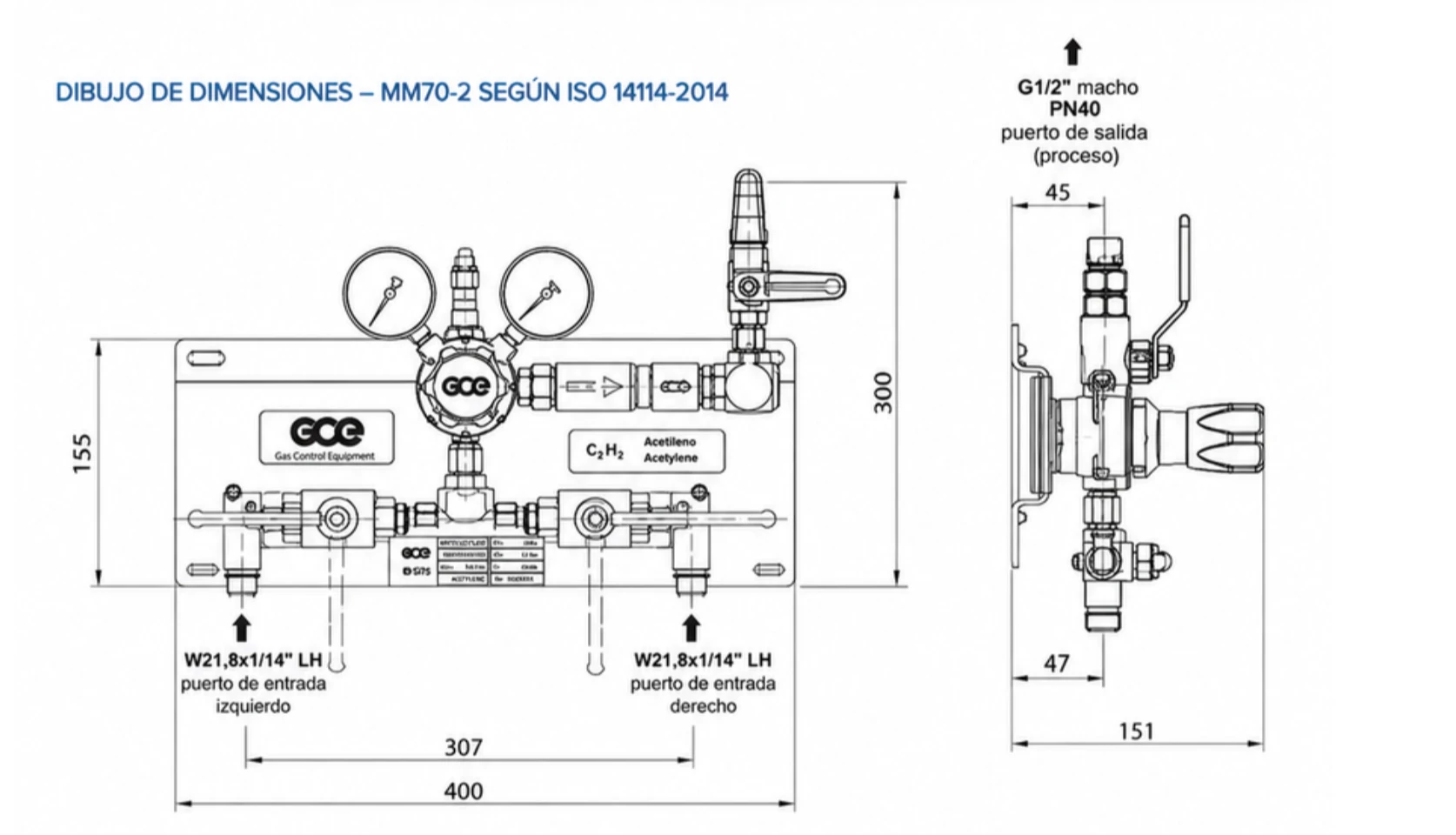

Plano de medidas
Medidas en milímetros según ISO 14114:2014, con ubicación de los puertos de entrada y salida.
Ficha técnica
Especificaciones
1Presión y caudal
Presión de entrada25 bar
Presión de salida1,5 bar ajustable
Caudal nominal1 m³/h (máx. 1 cilindro en servicio)
Temperatura de trabajo−20 °C a +60 °C
ManómetrosEntrada 40 bar · salida 2,5 bar
Válvula de alivioApertura 1,75 – 2,5 bar
Fuga a la atmósfera< 10 cm³/h
2Construcción y conexiones
Modelo / N° de parteMM70-2 · 0768140
Entradas2 × W21,8 × 1/14″ LH macho
Salida (proceso)G ½” macho
Cuerpo del reguladorLatón
Diafragma / asientoEPDM / goma de cloropreno
SoporteAcero inoxidable, 400 × 155 × 30 mm
Peso6,8 kg
NormaISO 14114:2014
Aplicaciones
¿Dónde se utiliza?
Absorción atómica (AAS)Suministro estable de acetileno para espectrómetros.
Laboratorios químicosRedes de acetileno hacia mesones y equipos.
Talleres y procesos técnicosSoldadura, corte y calentamiento con acetileno.
Redes centralizadasCentral ubicada en caseta de gases, con distribución al interior.
