Campanas de extracción
Campana Extractora de Sobremesa de Acero

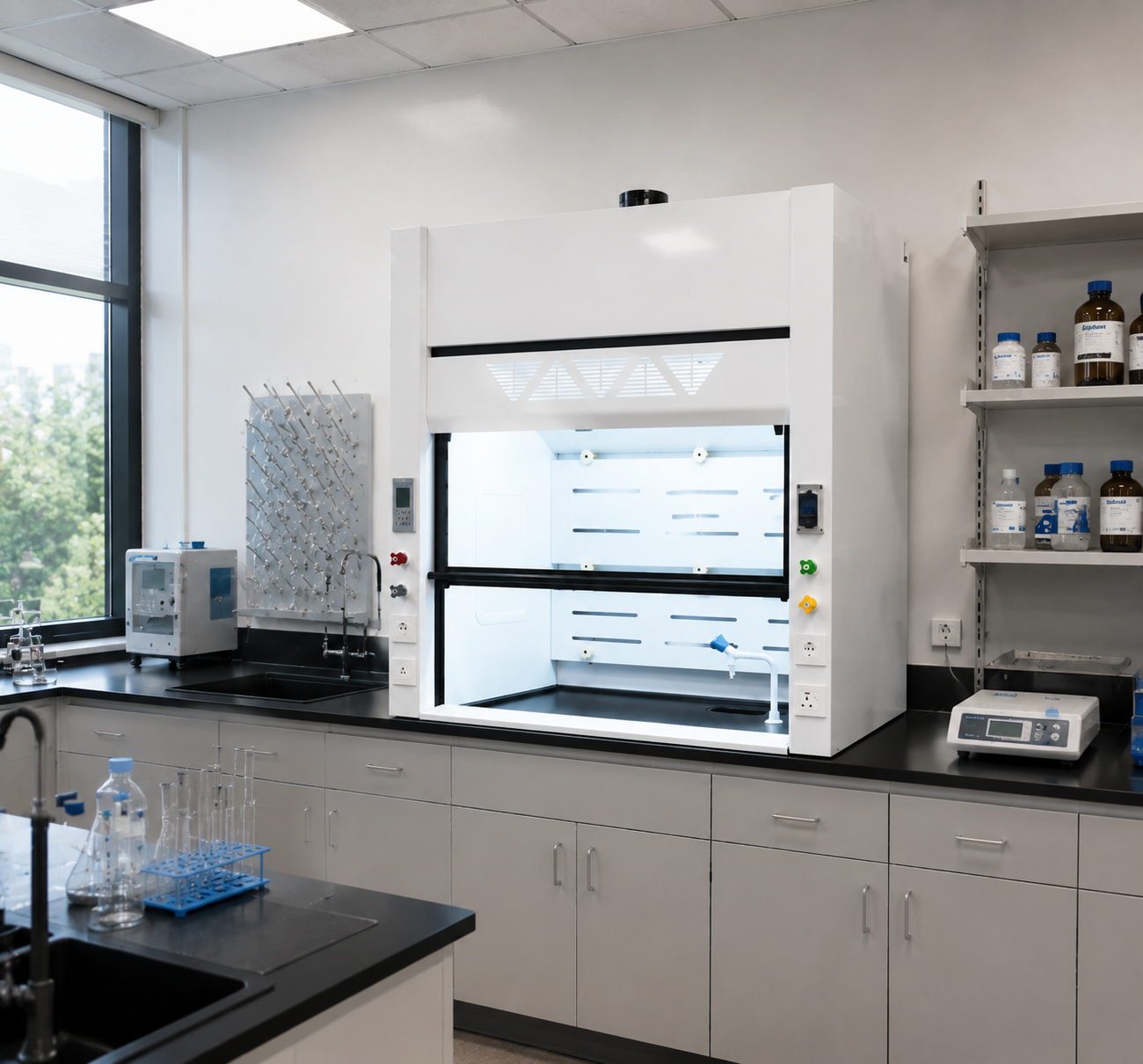

Campana de extracción compacta que se instala directamente sobre un mesón de laboratorio estándar. Permite trabajar sentado o de pie, con acceso cómodo por la abertura frontal, y entrega una extracción confiable sin ocupar espacio de piso.
Es especialmente adecuada para procesos de destilación y para laboratorios donde se necesita protección frente a vapores y gases con flexibilidad de ubicación.
ModelosBFH-120 · BFH-150 · BFH-180
Medidas1200 × 850 × 1500 mm (o a medida)
Velocidad frontal0,3 – 0,7 m/s
CuerpoAcero con pintura epóxica
IluminaciónLED > 300 lux
Alimentación110 – 230 V
Cómo funciona
Principio de funcionamiento
El aire entra por la abertura frontal y por las ranuras de bypass; el deflector de tres etapas reparte la succión entre la parte superior, media e inferior de la cámara y lleva los contaminantes al ducto de extracción sin turbulencias.
- Se apoya sobre cualquier mesón estándar
- Ideal para destilaciones y trabajo sentado
- Deflector de 3 etapas desmontable
- Perfil aerodinámico: ahorra 7–10% de energía
- Doble pared para instalaciones ocultas
- Ranuras de bypass compatibles con VAV
Componentes
Construcción de la campana
Cuerpo y mueble base
Acero laminado en frío de 1,0 mm, pintura epóxica en polvo curada a 220 °C; superficie lisa y resistente a la corrosión.
Revestimiento interior
Laminado compacto de 5 mm, resistente a químicos y con efecto de alivio de presión.
Deflector
Deflector de tres etapas que distribuye la succión de forma pareja y se desmonta para limpieza.
Controlador
Botonera o pantalla táctil para ventilador, iluminación y tomas eléctricas.
Guillotina
Vidrio templado de 5 mm con contrapeso y correa sincronizada; se detiene a cualquier altura.
Iluminación
Luminaria LED de 30 W, con más de 300 lux sobre la superficie de trabajo.
Perfil aerodinámico
Barre la superficie de trabajo y reduce turbulencias; ahorra entre 7 y 10% de energía.
Ranuras de bypass
Mantienen el flujo de aire al cerrar la guillotina; preparadas para control VAV.
Caja de conexiones
Caja eléctrica con placa y contactor AC, apta para 110 – 230 V.
Acceso de servicio
Paneles laterales desmontables para mantención de circuitos y gases.
Detalles del producto
Pensada para un uso seguro y duradero
Amortiguador
Tope que amortigua el cierre de la guillotina y evita golpes en el vidrio.
Canal de guillotina
Guía el vidrio para un deslizamiento suave y sin vibraciones.
Canal de contrapeso
Aloja el contrapeso de forma oculta y protegida.
Correa y polea
Correa sincronizada de PP con fibra y acero, sobre polea de PP.
Bisagras
Bisagras con apertura de 105° y cierre suave.
Patas niveladoras
Patas regulables de al menos 35 mm para nivelar sobre pisos irregulares.
Ficha técnica
Especificaciones
| Modelo | Medidas exteriores (mm) | Medidas interiores (mm) | Caudal de extracción | Velocidad frontal |
|---|---|---|---|---|
| BFH-120 | 1200 × 850 × 1500 | 960 × 680 × 1150 | 700 – 1300 m³/h | 0,3 – 0,7 m/s |
| BFH-150 | 1500 × 850 × 1500 | 1260 × 680 × 1150 | 900 – 1700 m³/h | 0,3 – 0,7 m/s |
| BFH-180 | 1800 × 850 × 1500 | 1560 × 680 × 1150 | 1300 – 2100 m³/h | 0,3 – 0,7 m/s |
1Materiales y construcción
CuerpoAcero laminado en frío 1,0 mm, pintura epóxica a 220 °C
Revestimiento interiorLaminado compacto 5 mm con alivio de presión
Deflector3 etapas, laminado compacto 5 mm fijado con PP
GuillotinaVidrio templado 5 mm, manilla de aluminio, contrapeso
DesagüeSifón antisifonaje de PP de alta densidad
2Desempeño y equipamiento
Velocidad frontal0,3 – 0,7 m/s
IluminaciónLED 30 W, > 300 lux (opcional antiexplosión o UV)
ControlBotonera o pantalla táctil con display digital
Electricidad4 enchufes, caja de conexiones 110 – 230 V
Salida de extracciónCollarín de PP Ø250 / Ø315 mm
Opcionales
Accesorios disponibles
Llaves de servicio remotas
Llaves para gas, agua y vacío, accionadas desde el exterior de la cámara (hasta 4 puntos).
Rejilla de destilación
Soporte para montar equipos de destilación y armados con varillas.
Poza y grifo
Poza ovalada de PP con grifo de agua y sifón antisifonaje.
Ductos y extractor
Collarín de PP Ø250/315 mm, ductos y extractor para la instalación completa.
También disponible: luminaria a prueba de explosión o UV. Consúltanos por configuraciones especiales.
Aplicaciones
¿Dónde se utiliza?

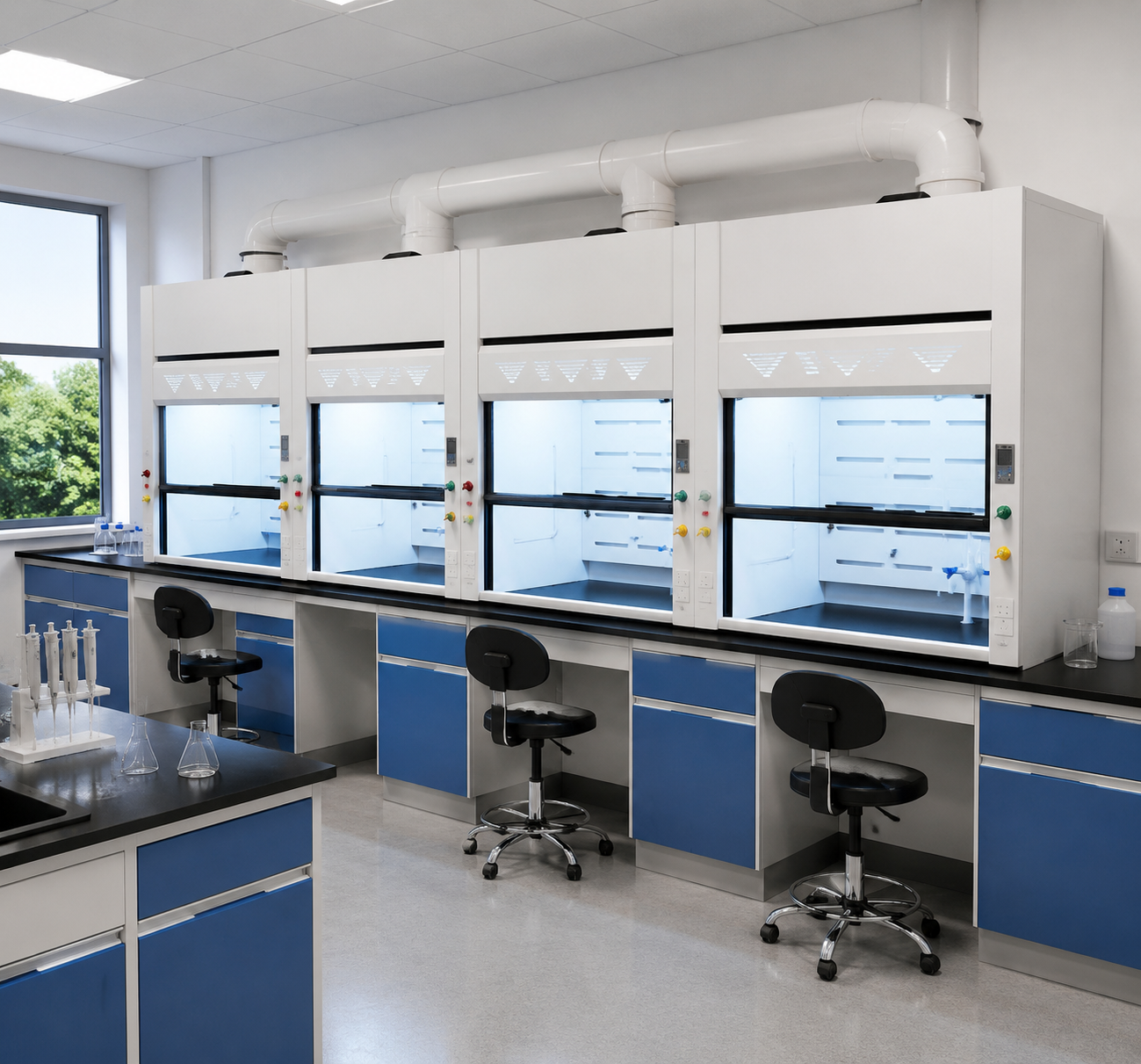

Química y físicaLaboratorios de análisis químico, docencia y ensayos físicos.
Biología y farmaciaAnálisis biológicos, laboratorios farmacéuticos y biofarmacéuticos.
Medio ambiente y cultivoLaboratorios ambientales y de cultivo vegetal.
Industria e investigaciónElectrónica, control de calidad y centros de investigación.
PDF
Ficha técnica · Campanas de extracción de sobremesa (Benchtop Series)
Descarga el documento con medidas, materiales y accesorios para revisarlo o compartirlo con tu equipo.
