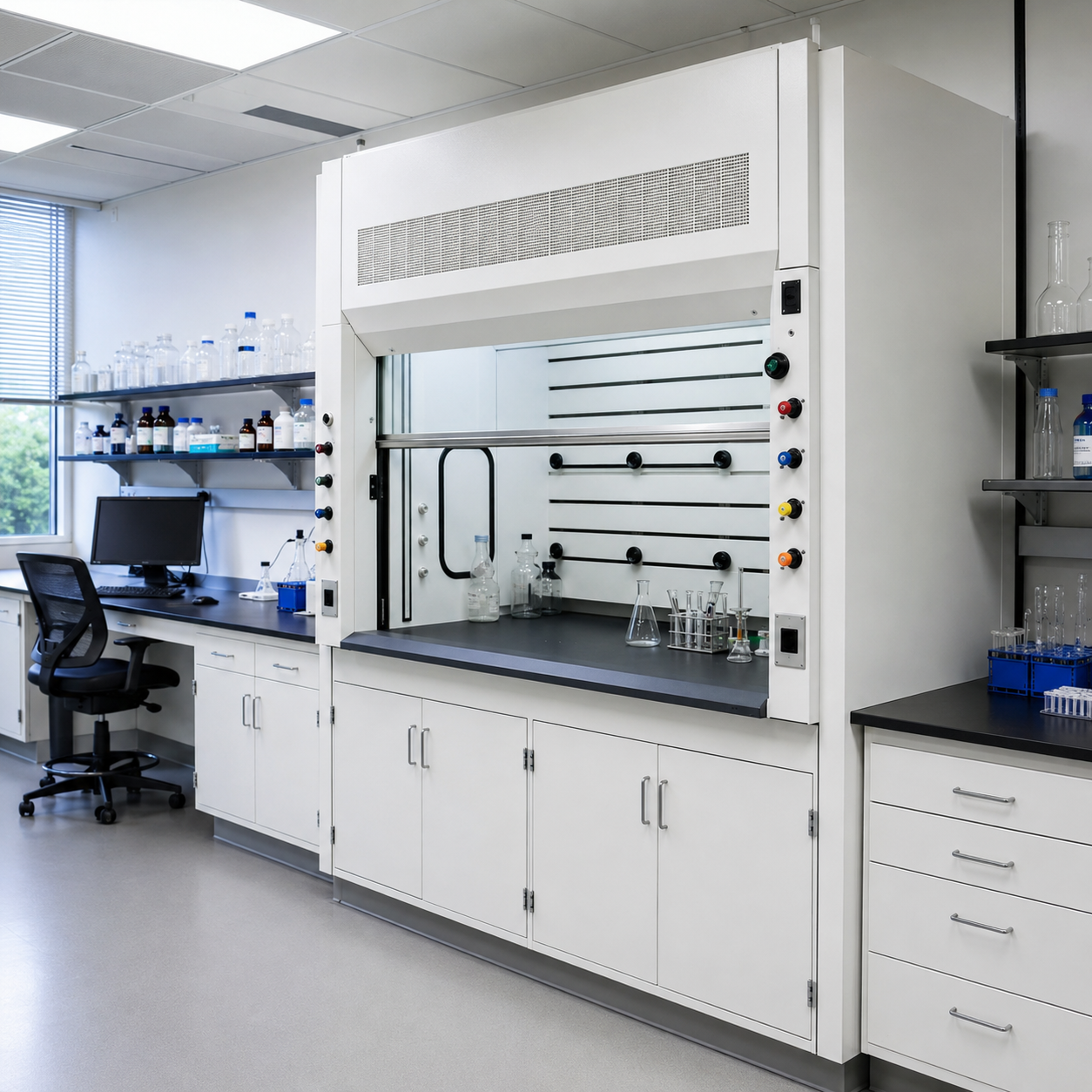

Campana para ácido perclórico en laboratorio químico

Campanas de extracción

Campana Extractora para Ácido Perclórico

Campana especialmente diseñada para el uso habitual de ácido perclórico caliente y ácido nítrico caliente. Su interior de polipropileno (PP) y su sistema de lavado y neutralización evitan la acumulación de percloratos explosivos en la cámara, el ducto y el extractor.

Indicada para laboratorios de investigación, análisis químico, geoquímica y minería, y aplicaciones industriales con ácidos fuertes y vapores corrosivos. No está pensada para ácido sulfúrico, ácido acético, solventes orgánicos ni materiales combustibles.

ModelosPAFH-120 · PAFH-150 · PAFH-180

Velocidad frontal0,3 – 0,8 m/s

CuerpoPolipropileno (PP) soldado

ConstrucciónDoble pared, cámara técnica ~100 mm

SistemaLavado y neutralización alcalina

Caudal700 – 2100 m³/h

Solicitar cotización Descargar ficha técnica (PDF)

Componentes

Construcción de la campana

Cuerpo de polipropileno

Planchas de PP soldadas, con excelente resistencia a ácidos, álcalis y a la intemperie.

Interior y superficie de PP

Revestimiento interior y área de trabajo en PP, fáciles de limpiar y sin puntos de acumulación.

Deflector y fijaciones de PP

Deflector del mismo material que el interior, con fijaciones de PP desmontables desde el frente.

Mueble base con estanque

Aloja el estanque de solución alcalina y la bomba de PP del sistema de lavado.

Detalles del producto

Pensada para un uso seguro y duradero

Amortiguador

Tope que amortigua el cierre de la guillotina y evita golpes en el vidrio.

Canal de guillotina

Guía el vidrio para un deslizamiento suave y sin vibraciones.

Canal de contrapeso

Aloja el contrapeso de forma oculta y protegida.

Correa y polea

Correa sincronizada de PP con fibra y acero, sobre polea de PP.

Bisagras

Bisagras con apertura de 105° y cierre suave.

Patas niveladoras

Patas regulables de al menos 35 mm para nivelar sobre pisos irregulares.

Ficha técnica

Especificaciones

Modelo	Medidas exteriores (mm)	Medidas interiores (mm)	Mueble base (mm)	Caudal de extracción
PAFH-120	1200 × 1100 × 2350	1000 × 650 × 1150	1200 × 1050 × 850	700 – 1300 m³/h
PAFH-150	1500 × 1000 × 2350	1300 × 650 × 1150	1500 × 800 × 850	900 – 1700 m³/h
PAFH-180	1800 × 1100 × 2350	1600 × 650 × 1150	1800 × 800 × 850	1300 – 2100 m³/h

1Materiales y construcción

CuerpoPlanchas de polipropileno (PP) soldadas

EstructuraDoble pared con cámara técnica de ~100 mm para agua, electricidad y gases

DeflectorPP, con salidas superior, media e inferior (~50 ± 10% arriba)

FijacionesSoportes de PP, carga ≥ 100 kg; tornillos metálicos ocultos

GuillotinaAcrílico con cables de acero inoxidable 304 de 2,5 mm

LuminariaCarcasa de inox 304 con acrílico mate de 5 mm y alivio de presión

2Desempeño y extracción

Velocidad frontal0,3 – 0,8 m/s (0,5 – 0,8 m/s en uso con perclórico)

Caudal de diseñoHasta 1300 m³/h a régimen alto

ColectorCampana cónica de PP, ángulo ≥ 30°, salida 2 × Ø12″

Mueble baseDesmontable; puede conectarse a la extracción

LavadoBomba de PP y tubo atomizador detrás del deflector

NeutralizaciónSolución alcalina (NaOH) recirculada a un estanque

Sistema de lavado

Cómo se neutralizan los vapores

Una bomba de PP impulsa solución alcalina hacia un tubo atomizador detrás del deflector. Las gotas finas reaccionan con los vapores de ácido perclórico (HClO₄ + NaOH → NaClO₄ + H₂O) y el líquido vuelve por gravedad al estanque del mueble base.

1 · Antes de usarLlenar el estanque con solución alcalina, medir y registrar el pH, y verificar que todas las válvulas del circuito estén abiertas.

2 · Durante el ensayoTrabajar con el caudal nominal (0,5 – 0,8 m/s medidos con anemómetro) y encender la bomba para atomizar la solución detrás del deflector.

3 · Al terminarApagar la bomba, medir el pH y registrarlo; si baja de 6 se debe reemplazar la solución. Cerrar válvulas y luego la extracción.

4 · MantenciónLimpiar periódicamente el sedimento del estanque. No hacer funcionar la bomba en seco, con válvulas cerradas ni con líquidos sobre 50 °C.

Seguridad

Recomendaciones de uso

Personal capacitadoOperar siguiendo los procedimientos para ácido perclórico, con protección respiratoria, ropa de protección y guantes de goma.

Sin grandes cantidadesNo trabajar directamente con altas concentraciones o volúmenes de perclórico dentro de la campana.

EmisionesEl sistema de lavado evita residuos en la campana; para cumplir normas de emisión se recomienda una segunda neutralización (scrubber) en el extractor.

CompatibilidadNo usar con ácido sulfúrico, ácido acético, solventes orgánicos ni materiales combustibles.
