¿Qué son los gases especiales?
Los gases especiales son gases comprimidos utilizados en aplicaciones donde la pureza, estabilidad y control del suministro son fundamentales.
Entre los más utilizados en laboratorios se encuentran:
| Gas | Aplicación principal |
|---|---|
| Argón (Ar) | ICP-OES, ICP-MS, soldadura especializada |
| Nitrógeno (N₂) | LC-MS, purga de equipos, evaporadores |
| Helio (He) | Cromatografía de gases |
| Hidrógeno (H₂) | Gas combustible para GC |
| Oxígeno (O₂) | Aplicaciones analíticas e industriales |
| Aire comprimido | Instrumentación neumática |
| CO₂ | Incubadoras y biotecnología |
| Acetileno | Absorción Atómica |
Cada uno posee características particulares, por lo que la instalación debe diseñarse considerando compatibilidad de materiales, presión de trabajo y requisitos de seguridad.
¿Qué es una red de gases especiales?
Una red de gases especiales es un sistema de tuberías diseñado para transportar gases comprimidos desde una central de almacenamiento hasta distintos equipos o puntos de consumo dentro del laboratorio.
En lugar de tener múltiples cilindros distribuidos junto a cada instrumento, la red permite centralizar el suministro y distribuirlo de manera controlada.
Esta solución mejora la seguridad, optimiza el espacio y proporciona un suministro continuo con presión estable.
¿Cómo funciona una red de gases?
El funcionamiento es sencillo.
Los cilindros o el tanque criogénico alimentan una central de regulación donde la presión se reduce y estabiliza.
Desde ese punto, el gas se distribuye por tuberías especialmente diseñadas hasta cada laboratorio o equipo.
En cada punto de consumo existe una válvula de corte y, cuando la aplicación lo requiere, un regulador de segunda etapa para ajustar la presión final.
Todo el sistema trabaja como una infraestructura permanente del laboratorio.
Componentes principales

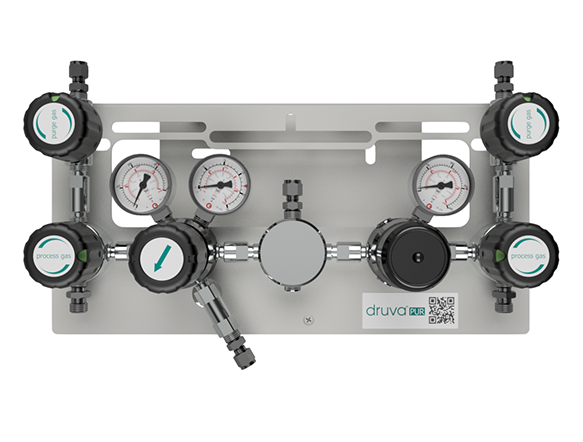

Central de gases
Es el punto donde se conectan los cilindros.
Dependiendo del consumo puede tratarse de:
- Central simple.
- Central semiautomática.
- Central automática.
- Sistema criogénico.
Las centrales automáticas permiten cambiar de banco de cilindros sin interrumpir el suministro.
Reguladores de presión
Los cilindros almacenan gases a presiones que pueden superar los 200 bar.
Los reguladores reducen esa presión hasta el nivel requerido por cada equipo, manteniendo un suministro constante incluso cuando disminuye la presión del cilindro.
Tuberías
Las tuberías son el elemento principal de distribución.
En laboratorios analíticos se recomienda utilizar acero inoxidable AISI 316L debido a su excelente resistencia a la corrosión, baja contaminación y larga vida útil.
Fittingería
Las conexiones deben garantizar estanqueidad durante toda la vida útil de la instalación.
Las uniones de doble férula son ampliamente utilizadas debido a su confiabilidad y facilidad de mantenimiento.

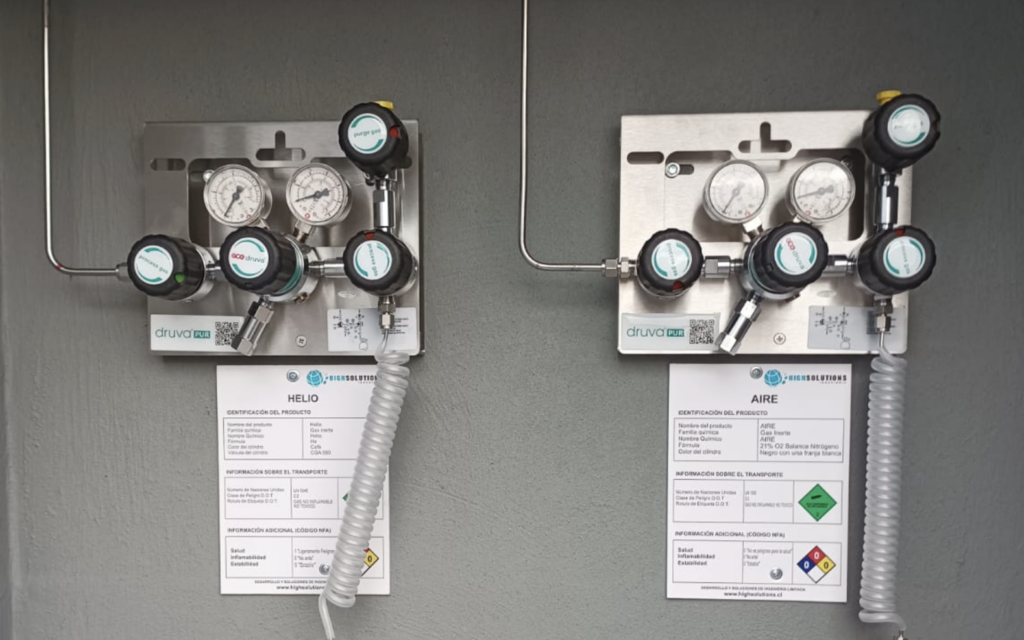

Puntos de consumo
Cada equipo dispone de un punto de uso compuesto generalmente por:
- Válvula de cierre.
- Identificación del gas.
- Regulador (cuando corresponde).
- Conexión hacia el instrumento.
Sistemas de seguridad
Una instalación moderna puede incorporar:

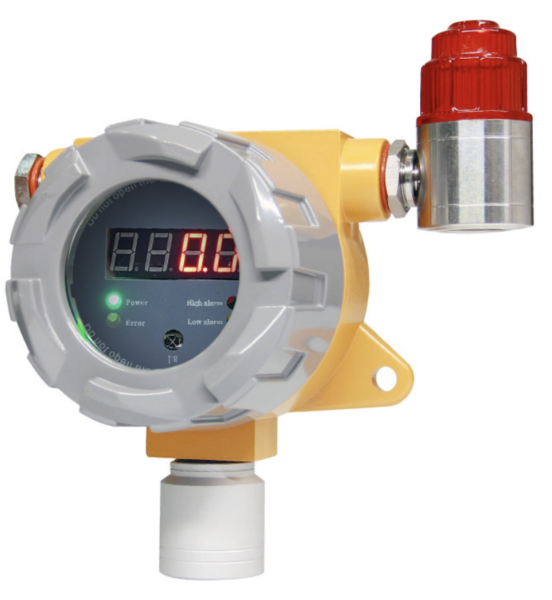

- Detectores de gases.
- Alarmas audiovisuales.
- Válvulas solenoides.
- Botones de parada de emergencia.
- Sistemas de ventilación.
¿Qué materiales se utilizan?
El material de la red depende del tipo de gas y de la pureza requerida.
Los más utilizados son:
| Material | Uso recomendado |
|---|---|
| Acero inoxidable AISI 316L | Gases especiales de alta pureza |
| Cobre desoxidado | Gases medicinales y aplicaciones específicas |
| Polipropileno | Sistemas de extracción química |
Para laboratorios analíticos donde la contaminación debe mantenerse al mínimo, el acero inoxidable AISI 316L es la alternativa preferida.
Beneficios de instalar una red de gases
Una red correctamente diseñada aporta numerosas ventajas.
Mayor seguridad
Los cilindros permanecen fuera del laboratorio, reduciendo riesgos para el personal y los equipos.
Presión constante
Los instrumentos reciben un suministro estable, mejorando la repetibilidad de los análisis.
Continuidad operacional
Las centrales automáticas permiten cambiar cilindros sin detener los equipos.
Laboratorios más ordenados
Se elimina la presencia de múltiples cilindros alrededor de los instrumentos.
Menor mantenimiento
Una instalación permanente facilita inspecciones y certificaciones periódicas.
Posibilidad de crecimiento
Es posible incorporar nuevos equipos o nuevos puntos de consumo sin rediseñar completamente el sistema.
¿Qué equipos utilizan redes de gases?
Las redes de gases especiales son habituales en laboratorios que operan con:
- ICP-OES.
- ICP-MS.
- Cromatografía de gases (GC).
- GC-MS.
- LC-MS.
- Espectrometría de absorción atómica.
- TOC.
- Incubadoras de CO₂.
- Analizadores ambientales.
Errores frecuentes
Una instalación deficiente puede provocar pérdidas de gas, contaminación y fallas en los equipos.
Entre los errores más comunes se encuentran:
- Seleccionar materiales incompatibles.
- Utilizar reguladores inadecuados.
- No realizar pruebas de estanqueidad.
- Instalar tuberías sobredimensionadas o insuficientes.
- No identificar correctamente las líneas.
- No considerar futuras ampliaciones.
¿Cuándo conviene instalar una red de gases?
Una red resulta especialmente recomendable cuando:
- Existen dos o más equipos utilizando el mismo gas.
- Se requiere continuidad operacional.
- Se busca mejorar la seguridad del laboratorio.
- Se proyecta ampliar la infraestructura.
- Se desea reducir tiempos de cambio de cilindros.
¿Por qué elegir High Solutions?
En High Solutions diseñamos, suministramos e instalamos redes de gases especiales para laboratorios, centros de investigación e industrias.
Nuestras soluciones consideran:
- Ingeniería personalizada.
- Tuberías en acero inoxidable AISI 316L.
- Reguladores de alta pureza.
- Centrales automáticas y semiautomáticas.
- Sistemas de detección de gases.
- Pruebas de estanqueidad certificadas.
- Puesta en marcha.
- Documentación técnica completa.
- Cobertura en todo Chile.
