Regulador de Cilindro de Una Etapa GCE Druva FMD 500
Regulador de presión de una etapa para conexión directa a cilindros, diseñado para gases de alta pureza hasta grado 6.0. Apto para gases inertes, reactivos, inflamables y oxidantes, y para mezclas de gases.
Regula mediante diafragma, incluye manómetros de alta y baja presión, válvula de alivio y una gama modular de conexiones de cilindro y de salida.
Presión de entradaHasta 230 bar / 3300 psi
Presión de salida0,5 a 200 bar, según rango
Pureza del gasHasta grado 6.0
Material del cuerpoInox 316L o latón cromado
Versiones-14, -16 y -18
Peso aprox.1,5 – 1,8 kg
Versiones
Tres configuraciones de salida
El mismo regulador base, con o sin válvula a la salida según cómo necesites controlar el gas.
FMD 500-14 · BásicoSalida 1/4″ NPT hembra o fitting para tubo de 6 mm, sin válvula aguas abajo.
FMD 500-16 · Válvula de corteAgrega una válvula de diafragma metálico con cierre de 90°: corta el flujo sin perder el ajuste de presión.

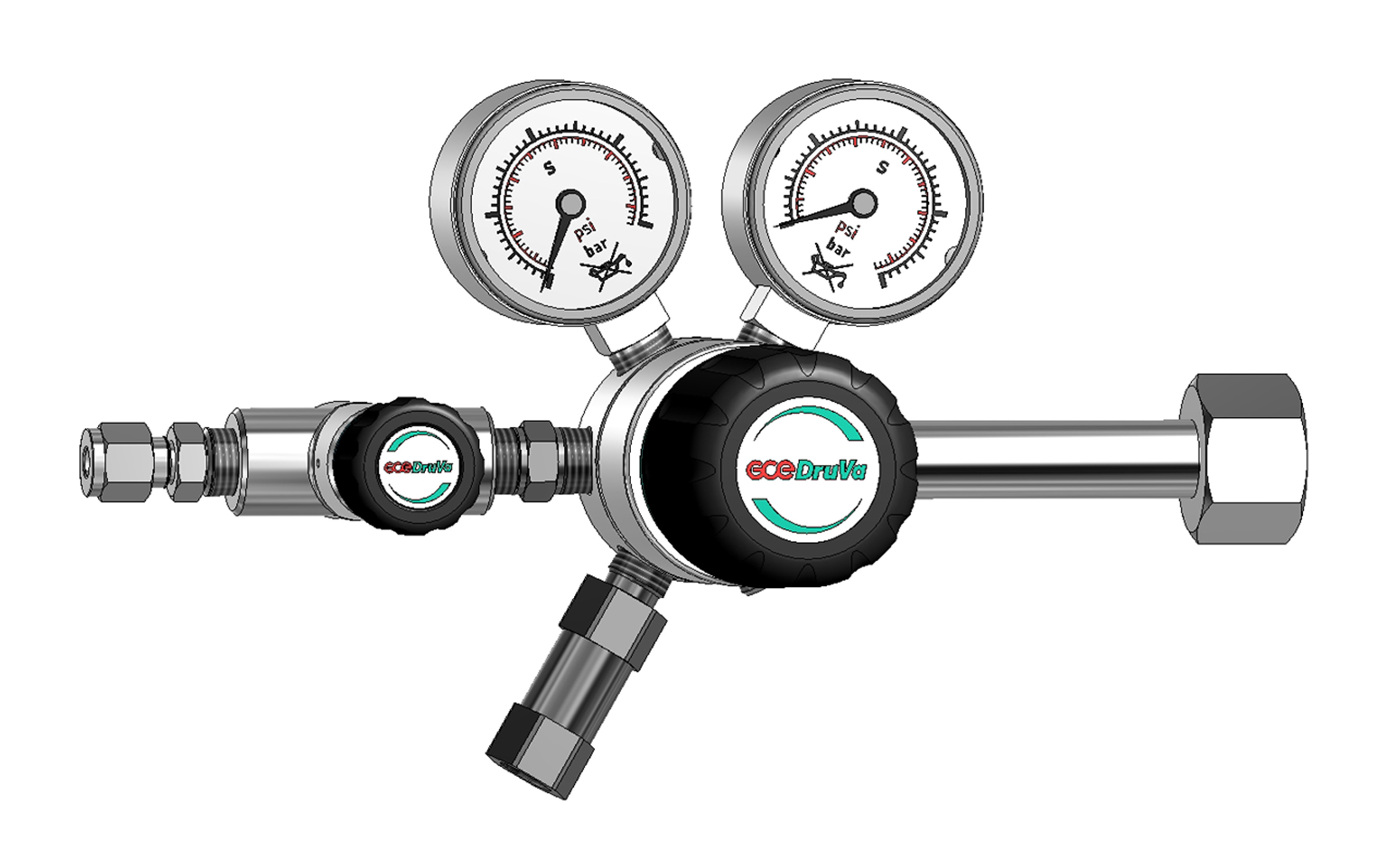

FMD 500-18 · Válvula de regulaciónAgrega una válvula de diafragma metálico para dosificar el flujo de gas con mayor precisión.
Contacto para alarma (opcional)Manómetro de contacto con caja de alarma para vigilar la reserva de gas del cilindro.
Características
Control primario de gases de alta pureza
Control preciso de presiónRegulador de diafragma de una etapa para reducir la presión del cilindro a la presión de trabajo.
Mínima contaminaciónBajo volumen interno, sin espacios muertos, para conservar la pureza del gas.
Manómetros de alta y bajaIndicación de la presión del cilindro y de la presión regulada de salida.
Válvula de alivioSalida 1/4″ NPT hembra; incluida en rangos sobre 50 bar y a pedido en rangos menores.
Perillas certificadas ATEXDiseño ergonómico y funcional, con perillas aptas para atmósferas explosivas.
Larga vida útilConstrucción robusta y mantención sencilla.
Rangos
Presión de salida disponible
El rango se elige según la presión que requiere el equipo o proceso conectado.
Código 60,5 – 6 bar / 3 – 85 psi
Código 141 – 14 bar / 15 – 200 psi
Código 282,5 – 28 bar / 35 – 365 psi
Código 502,5 – 50 bar / 35 – 720 psi
Código 20010 – 200 bar / 145 – 2900 psi (no disponible en FMD 500-18)
Materiales
Dos versiones según el gas
El material se selecciona de acuerdo con el gas, la pureza requerida y las condiciones de la instalación.
SS · Acero inoxidableCuerpo de acero inoxidable 316L (1.4404), especialmente limpiado y electropulido. Sellos de PCTFE.
BC · Latón cromadoCuerpo de latón CW614 (CuZn39Pb3), especialmente limpiado, niquelado y cromado. Sellos de PVDF.

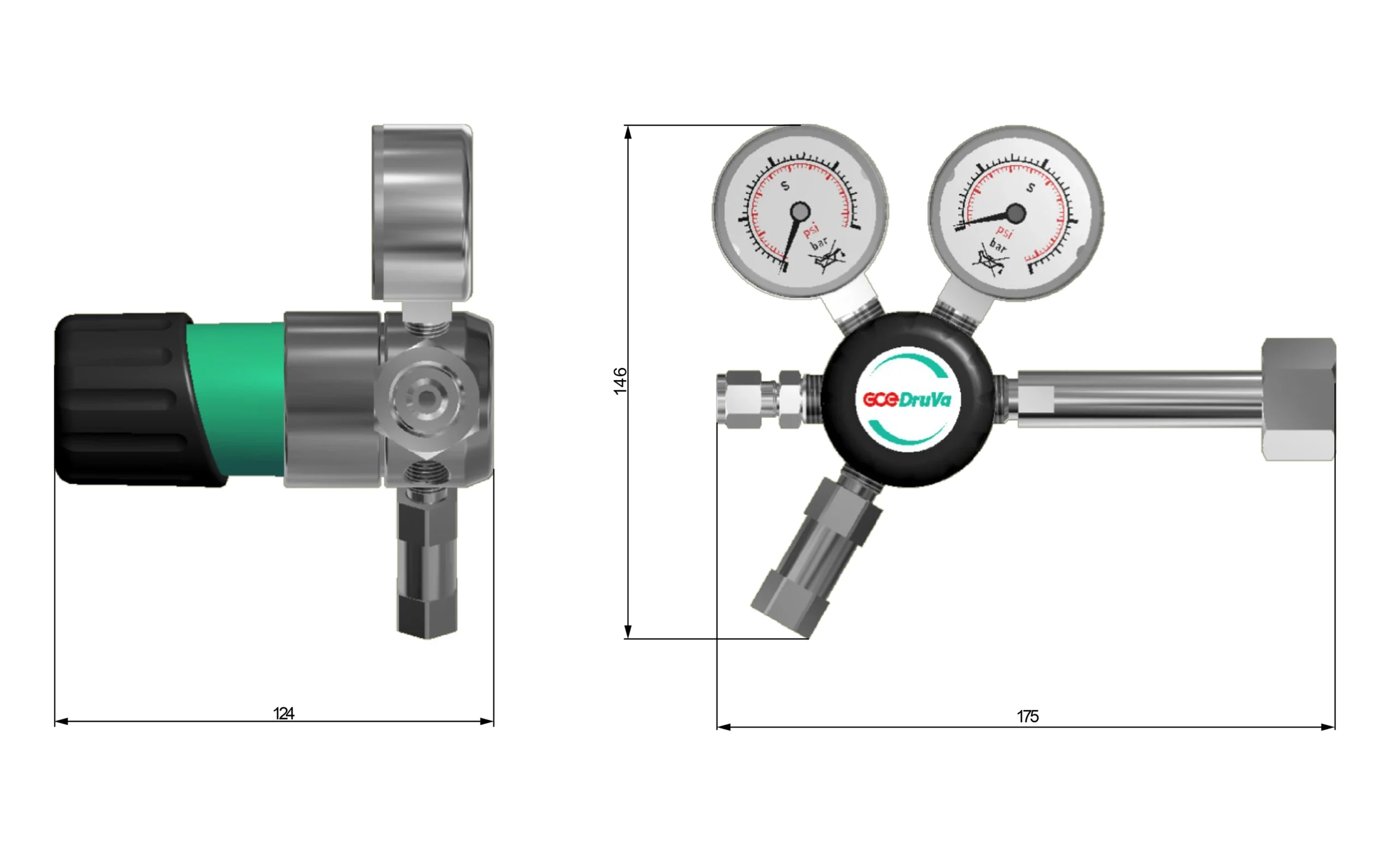

Dimensiones
Medidas del regulador
Medidas de referencia en milímetros: 175 mm de ancho, 146 mm de alto y 124 mm de profundidad. Pueden variar según la conexión de cilindro y de salida elegidas.
Ficha técnica
Especificaciones
1Presión y regulación
TipoRegulador de cilindro de una etapa, con diafragma
Presión máxima de entrada230 bar / 3300 psi
Presión de salida0,5 – 200 bar / 3 – 2900 psi, según rango
ManómetrosAlta y baja presión: rangos de −1 a 10 bar hasta 0 a 315 bar
Válvula de alivioSalida 1/4″ NPT hembra
Pureza máxima del gas6.0
2Construcción y conexiones
FabricanteGCE Druva
ModelosFMD 500-14 / -16 / -18
CuerpoInox 316L electropulido o latón CW614 cromado
Sello de asientoPCTFE
Sello válvula de alivioFKM en inox (EPDM o FFKM a pedido) · EPDM en latón (FKM a pedido)
Conexión de entradaSegún el gas: DIN, CGA, BS 341, AFNOR, NBN, NEN/UNI
Conexión de salida1/4″ NPT hembra estándar; opcional fitting para tubo 6 mm, 8 mm, 1/8″ o 1/4″
Peso aproximado1,5 kg (-14) · 1,8 kg (-16 / -18)
Dimensiones aprox.175 × 146 × 124 mm (ancho × alto × profundidad), según conexiones
Aplicaciones
¿Dónde se utiliza?
Laboratorios químicos e instrumentalesSuministro de gases de alta pureza directamente desde el cilindro.
Cromatografía y equipos de análisisGases portadores y de calibración con presión estable.
InvestigaciónGases puros y mezclas para ensayos y desarrollo.
IndustriaGases especiales inertes, reactivos, inflamables y oxidantes.
Uso seguro
Recomendaciones de instalación
Conexión según el gasUsar solo la conexión de cilindro que corresponde al tipo de gas, con empaquetaduras nuevas.
Gases tóxicos o corrosivosUtilizar reguladores con purga y elementos de protección personal.
OxígenoLas piezas en contacto con oxígeno deben estar libres de aceite y grasa.
Revisión anualVerificar fugas y el funcionamiento de los elementos de seguridad al menos una vez al año.
PDF
Ficha técnica · GCE Druva FMD 500
Ficha técnica y manual de uso oficiales del fabricante (en inglés), con rangos, materiales, conexiones y códigos de pedido.
