¿Qué es una central de gases?

Una central de gases es el conjunto de componentes instalado entre uno o más cilindros y la red de distribución.

Su función principal es recibir el gas almacenado a alta presión, reducirlo hasta una presión adecuada para la red y suministrarlo de manera segura hacia los diferentes puntos de uso.

Una central puede incorporar:

• Reguladores de presión.

• Manifolds o colectores.

• Flexibles de conexión para cilindros.

• Válvulas de corte.

• Manómetros de alta y baja presión.

• Válvulas de seguridad.

• Sistemas de purga.

• Sensores o presostatos.

• Alarmas de baja presión.

• Sistemas de conmutación manual o automática.

La configuración dependerá principalmente del tipo de gas, consumo y nivel de continuidad requerido por el laboratorio.

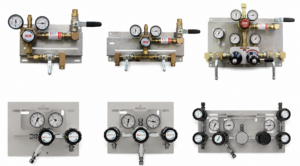

1. Central simple de gases

La central simple corresponde a una de las configuraciones más sencillas.

Generalmente utiliza un cilindro conectado a un regulador o panel de regulación que alimenta directamente la red de distribución.

Cuando el cilindro se agota, debe cerrarse, reemplazarse y posteriormente restablecer el suministro.

¿Cuándo utilizar una central simple?

Puede ser adecuada para instalaciones con:

• Bajo consumo de gas.

• Equipos utilizados ocasionalmente.

• Procesos que pueden detenerse durante el cambio de cilindro.

• Redes pequeñas con pocos puntos de consumo.

• Gases cuyo consumo es reducido.

Su principal ventaja es su simplicidad y menor inversión inicial.

Sin embargo, no garantiza continuidad de suministro durante el cambio de cilindro, por lo que no siempre es recomendable para equipos analíticos o procesos críticos.

2. Central dúplex de gases

Una central dúplex utiliza dos bancos o fuentes de suministro.

Mientras un banco se encuentra operativo, el segundo permanece disponible como respaldo. Cuando el cilindro o banco principal se agota, el suministro puede transferirse hacia el banco secundario.

Esta configuración permite reemplazar los cilindros vacíos sin necesariamente detener completamente la alimentación del laboratorio.

Ventajas de una central dúplex

Entre sus principales ventajas encontramos:

• Mayor continuidad operacional.

• Disponibilidad de un banco de respaldo.

• Mayor autonomía.

• Posibilidad de realizar cambios de cilindros sin detener determinados procesos.

• Mejor gestión del suministro en instalaciones con consumo medio o alto.

Por estas razones, las centrales dúplex son ampliamente utilizadas en laboratorios analíticos, industriales y de investigación.

3. Central automática o semiautomática

Cuando la continuidad de suministro es crítica, puede utilizarse una central de cambio automático o semiautomático.

Estos sistemas trabajan normalmente con dos bancos de cilindros: uno en servicio y otro en reserva.

Cuando la presión del banco principal disminuye hasta un determinado nivel, el sistema realiza la conmutación hacia el banco de respaldo, permitiendo mantener el suministro.

Dependiendo del diseño, también pueden incorporarse señales de alarma que indiquen al operador que uno de los bancos debe ser reemplazado.

¿Dónde se recomienda una central automática?

Son especialmente útiles en:

• Laboratorios con operación continua.

• Equipos analíticos sensibles a interrupciones.

• Procesos industriales críticos.

• Instalaciones con consumo elevado.

• Laboratorios donde el cambio frecuente de cilindros podría afectar la operación.

La principal ventaja es reducir significativamente el riesgo de una interrupción inesperada del suministro de gas.

¿Qué sistema elegir?

No existe una única configuración adecuada para todos los laboratorios.

Antes de seleccionar una central deben analizarse varios factores:

Tipo de gas: gases inflamables, oxidantes, inertes, corrosivos o de alta pureza pueden requerir materiales y configuraciones diferentes.

Consumo: un equipo con consumo ocasional puede trabajar perfectamente con una central simple, mientras que varios equipos funcionando simultáneamente pueden justificar una central dúplex.

Continuidad operacional: si detener el suministro puede afectar un análisis, dañar una muestra o interrumpir un proceso productivo, es recomendable considerar respaldo y conmutación.

Pureza requerida: aplicaciones analíticas pueden necesitar reguladores, válvulas y tuberías compatibles con gases de alta pureza para evitar contaminación.

Cantidad de equipos: cuando una misma fuente alimenta varios instrumentos, es necesario calcular correctamente caudales, presiones y diámetros de tubería.

La importancia de una correcta regulación de presión

Los cilindros almacenan los gases a presiones considerablemente superiores a las requeridas por los instrumentos del laboratorio.

La central debe realizar una primera etapa de regulación y entregar el gas a la red dentro de parámetros previamente definidos.

Posteriormente, cada equipo puede disponer de un puesto de toma con regulación secundaria, permitiendo ajustar la presión específicamente según los requerimientos del instrumento.

Esta configuración permite tener una red estable y facilita la operación de equipos como cromatógrafos, espectrómetros, ICP, analizadores y otros instrumentos de laboratorio.

Centrales para gases de alta pureza

En aplicaciones analíticas no solamente importa mantener la presión.

También es fundamental conservar la pureza del gas desde el cilindro hasta el instrumento.

Para este tipo de instalaciones pueden utilizarse reguladores y componentes fabricados en materiales compatibles con gases de alta pureza, junto con redes construidas habitualmente en acero inoxidable 316L, dependiendo de las características del gas y del proceso.

También pueden incorporarse sistemas de purga para disminuir el ingreso de aire o contaminantes durante los cambios de cilindros.

Desde la central hasta el equipo

Una instalación de gases debe analizarse como un sistema completo.

El recorrido normalmente considera:

Cilindro → Central de gases → Red de distribución → Válvulas de corte → Puesto de toma → Equipo

Cada componente debe seleccionarse considerando presión, caudal, compatibilidad química, pureza y condiciones de operación.

Un error en cualquiera de estas etapas puede producir pérdidas de presión, contaminación del gas, fugas o problemas de funcionamiento en los equipos.

Seguridad en las centrales de gases

Además del diseño de la red, es fundamental considerar la seguridad del sector donde se encuentran los cilindros y centrales.

Dependiendo del proyecto y de los gases utilizados, pueden ser necesarios elementos como:

• Casetas de almacenamiento.

• Sistemas de ventilación.

• Segregación de gases incompatibles.

• Sujeción de cilindros.

• Señalización de seguridad.

• Detectores de gases.

• Alarmas audiovisuales.

• Electroválvulas de corte.

• Sistemas de extracción.

• Paradas de emergencia.

Por esta razón, la central no debe seleccionarse de manera aislada, sino como parte de una solución integral de almacenamiento y distribución de gases.

Diseño e instalación de centrales de gases

En High Solutions diseñamos e instalamos sistemas de almacenamiento y distribución de gases para laboratorios e instalaciones industriales.

Nuestros proyectos pueden incluir casetas de gases, centrales simples, centrales dúplex y sistemas de conmutación automática, reguladores de alta pureza, redes de acero inoxidable, válvulas, puestos de toma, sistemas de detección de fugas y elementos de seguridad asociados.

Cada instalación se diseña de acuerdo con los gases utilizados, consumo de los equipos, presión requerida, distancia de distribución y necesidad de continuidad operacional.
